Tempat asal:
CINA
Nama merek:
Kaideli
Sertifikasi:
CE,ISO9001-2008
Nomor model:
Seri EDG

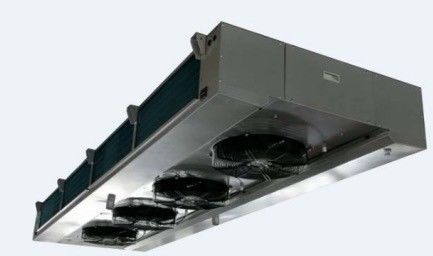

Nama produk: Air Defrosting Coolroom Evaporator Cold Room Outdoor Unit 23bar
EDG SERIES INDUSTRIAL DUAL-DISCHARGE GLYCOL UNIT COOLER
1. Deskripsi produk:
Pendingin udara industri seri EDG mengadopsi struktur saluran masuk udara dari bawah dan saluran keluar udara dari kedua sisi., Yang terutama digunakan untuk peralatan pendingin dalam penyimpanan dingin dengan larutan encer glikol sebagai zat pendingin.Larutan berair glikol suhu rendah bersirkulasi dalam tabung pertukaran panas kipas pendingin untuk menyerap panas eksternal, sehingga mencapai tujuan mengurangi suhu penyimpanan.Seri pendingin udara EDG dapat digunakan dalam penyimpanan dingin masing-masing pada 10 ℃, 0 ℃ dan -18 ℃
Rangkaian produk ini memiliki karakteristik sebagai berikut:
● Selubung: baja galvanis berkualitas tinggi dengan lapisan serbuk perak (RAL7001), memiliki sifat anti korosi yang kuat;Pelat air luar mengadopsi struktur engsel, pengoperasian yang mudah dan cepat.
● Pelat ujung evaporator mengadopsi pelat aluminium, melindungi tabung tembaga secara efektif, mengurangi berat.
● Desain pelat air ganda: pelat air luar mengadopsi struktur sudut, drainase halus, tidak ada sudut mati drainase;Baki air bagian dalam mengadopsi struktur flume dari pelat aluminium.Air yang terkondensasi atau air yang dicairkan langsung dibuang ke saluran keluar baki air luar melalui baki air bagian dalam.
● Koil:pipa tembaga φ15, pengaturan jarak tabung 50×50 persegi, area perpindahan panas besar, perbedaan suhu perpindahan panas kecil, kecepatan fin frosting lambat.
● Sirip aluminium bergelombang dengan film hidrofilik, jarak sirip 4.0 , 6.0 dan 9.0mm untuk memenuhi persyaratan suhu penyimpanan dingin yang berbeda.
● Kipas: kipas rotor eksternal berdaya tinggi dari peniup, suhu pengoperasian -30℃~60℃;Spesifikasi kipas φ450,φ500, pembentukan spesifikasi seri produk yang berbeda, pengguna memiliki lebih banyak pilihan.
● Pencairan: pencairan pemanas listrik standar, pipa pemanas stainless steel didistribusikan pada sirip tabung koil dan pelat air bagian dalam, memiliki efek pencairan yang baik.
● IP65 kelas kotak sambungan tahan air dan konektor tahan air, kipas dan pipa pemanas mengadopsi kotak kawat independen, dengan efek tahan air yang lebih baik, keandalan yang tinggi.
● Uji tekanan pabrik yang ketat, uji tekanan 23bar.
2. Konfigurasi dan opsi standar:
| Bagian | Konfigurasi | Bagian | Konfigurasi | ||
| Selubung | Lembar paduan Al-Mg dengan lapisan bubuk | × | Sirip | Sirip aluminium | ○ |
| lembaran dengan lapisan bubuk | ○ | Sirip aluminium hidrofilik | ● | ||
| Lembaran galvanis dengan lapisan bubuk | ● | Pencairan | Pencairan udara | ○ | |
| Plat baja tahan karat | ○ | Pipa pemanas listrik | ● | ||
| Penggemar | motor WEIGUANG | ● | Air | × | |
| motor EBM | ○ | Tiriskan kabel panas pipa pembuangan | ○ | ||
| Motor ember angin | × | Sabuk pemanas saluran angin | × | ||
●:Standar；○:Pilihan；×:Jangan pilih.
3. Lembar data teknis:
3.1 jarak sirip 4.0mm
| Model |
Glikol 25% T1=-3℃, T2=2℃ Tr = 10℃,RH85% |
Glikol 34% T1=-10℃, T2=-7℃ Tr=0℃,RH85% |
Permukaan |
Tabung Volume |
Aliran udara | Lemparan udara | Hubungkan pipa | Wdelapan | ||||
| Capa.(KW) |
Aliran Cairan (m3/jam) |
Capa.(KW) |
Aliran Cairan (m3/jam) |
M2 | dm3 | M3/H | M | Masuk | Toko | mengeringkan | kg | |
| EDG451/DL-ET | 7.4 | 1.4 | 4.2 | 1.3 | 35.0 | 4.8 | 4500 | 6 | 22 | 22 | 2-1" | 73 |
| EDG452/DL-ET | 14.7 | 2.7 | 8.4 | 2.7 | 70.0 | 8.8 | 9000 | 8 | 28 | 28 | 2-1" | 114 |
| EDG453/DL-ET | 22.1 | 4.1 | 12.6 | 4.0 | 105.0 | 12.9 | 13500 | 10 | 28 | 28 | 2-1,5" | 155 |
| EDG454/DL-ET | 29.4 | 5.4 | 16.8 | 5.4 | 140.0 | 17.0 | 18000 | 12 | 35 | 35 | 2-1,5" | 196 |
| EDG501/DL-ET | 10.5 | 1.9 | 5.8 | 1.9 | 52.5 | 6.8 | 6000 | 7 | 28 | 28 | 2-1" | 89 |
| EDG502/DL-ET | 21.0 | 3.9 | 11.6 | 3.7 | 105.0 | 12.9 | 12000 | 9 | 28 | 28 | 2-1,5" | 145 |
| EDG503/DL-ET | 31.5 | 5.8 | 17.3 | 5.5 | 157.5 | 19.0 | 18000 | 11 | 35 | 35 | 2-1,5" | 201 |
| EDG504/DL-ET | 42.0 | 7.7 | 23.1 | 7.4 | 210.0 | 25.0 | 24000 | 13 | 35 | 35 | 2-1,5" | 257 |
3.2 Jarak sirip 6.0mm
| Model |
Glikol34% T1=-10℃,T2=-7℃ Tr=0℃,RH85% |
Glikol50% T1=-28℃,T2=-25℃ Tr=-18℃,RH95% |
Permukaan |
Tabung Volume |
Aliran udara | Lemparan udara | Hubungkan pipa | Wdelapan | ||||
| Capa.(KW) |
Aliran Cairan (m3/jam) |
Capa.(KW) |
Aliran Cairan (m3/jam) |
M2 | dm3 | M3/H | M | Masuk | Toko | Mengeringkan | kg | |
| EDG451/DD-ET | 3.8 | 1.2 | 3.1 | 1.1 | 23.7 | 4.8 | 5000 | 6 | 22 | 22 | 2-1" | 71 |
| EDG452/DD-ET | 7.6 | 2.4 | 6.2 | 2.2 | 47.5 | 8.8 | 10.000 | 8 | 28 | 28 | 2-1" | 110 |
| EDG453/DD-ET | 11.4 | 3.6 | 9.3 | 3.3 | 71.2 | 12.9 | 15000 | 10 | 28 | 28 | 2-1,5" | 149 |
| EDG454/DD-ET | 15.2 | 4.9 | 12.3 | 4.3 | 94.9 | 17.0 | 20000 | 12 | 35 | 35 | 2-1,5" | 188 |
| EDG501/DD-ET | 5.3 | 1.7 | 4.3 | 1.5 | 35.6 | 6.8 | 6300 | 7 | 28 | 28 | 2-1" | 86 |
| EDG502/DD-ET | 10.7 | 3.4 | 8.5 | 3.0 | 71.2 | 12.9 | 12600 | 9 | 28 | 28 | 2-1,5" | 139 |
| EDG503/DD-ET | 16.0 | 5.1 | 12.8 | 4.5 | 106.8 | 19.0 | 18900 | 11 | 35 | 35 | 2-1,5" | 192 |
| EDG504/DD-ET | 21.4 | 6.9 | 17.1 | 6.0 | 142.4 | 25.0 | 25200 | 13 | 35 | 35 | 2-1,5" | 246 |
3.3 Jarak sirip 9.0mm
| Model |
Glikol34% T1=-10℃,T2=-7℃ Tr=0℃,RH85% |
Glikol50% T1=-28℃,T2=-25℃ Tr=-18℃,RH95% |
Permukaan |
Tabung Volume |
Aliran udara | Lemparan udara | Hubungkan pipa | Wdelapan | ||||
| Capa.(KW) |
Aliran Cairan (m3/jam) |
Capa.(KW) |
Aliran Cairan (m3/jam) |
M2 | dm3 | M3/H | M | Masuk | Toko | Mengeringkan | kg | |
| EDG451/DJ-ET | 3.1 | 1.0 | 2.6 | 0,9 | 16.2 | 4.8 | 5400 | 7 | 22 | 22 | 2-1" | 71 |
| EDG452/DJ-ET | 6.2 | 2.0 | 5.2 | 1.8 | 32.5 | 8.8 | 10800 | 9 | 28 | 28 | 2-1" | 109 |
| EDG453/DJ-ET | 9.3 | 3.0 | 7.8 | 2.7 | 48.7 | 12.9 | 16200 | 11 | 28 | 28 | 2-1,5" | 148 |
| EDG454/DJ-ET | 12.4 | 4.0 | 10.4 | 3.6 | 65.0 | 17.0 | 21600 | 13 | 35 | 35 | 2-1,5" | 186 |
| EDG501/DJ-ET | 4.4 | 1.4 | 3.7 | 1.3 | 24.6 | 6.8 | 6900 | 8 | 28 | 28 | 2-1" | 85 |
| EDG502/DJ-ET | 8.8 | 2.8 | 7.3 | 2.6 | 48.7 | 12.9 | 13800 | 10 | 28 | 28 | 2-1,5" | 138 |
| EDG503/DJ-ET | 13.2 | 4.2 | 11.0 | 3.9 | 73.1 | 19.0 | 20700 | 12 | 35 | 35 | 2-1,5" | 190 |
| EDG504/DJ-ET | 17.8 | 5.7 | 14.6 | 5.1 | 97.5 | 25.0 | 27600 | 14 | 35 | 35 | 2-1,5" | 243 |
Dalam tabel, T1 adalah suhu saluran masuk.larutan etilena glikol, T2 adalah suhu keluar, dan Tr adalah suhu.dari ruangan dingin.
4. Tabel parameter listrik:
| Model | Motor kipas | Pencairan listrik | |||||
| Tegangan (V) | Masukan(W) | Saat ini(A) | Kecepatan (r/mnt) | Koil (KW) | Baki (KW) | Total(KW) | |
| EDG451* | 380-3 | 370 | 0,75 | 1380 | 4×0,6 | 2×0,6 | 3.6 |
| EDG452* | 380-3 | 740 | 1.5 | 1380 | 4×1.1 | 2×1.1 | 6.6 |
| EDG453* | 380-3 | 1110 | 2.25 | 1380 | 4×1,6 | 2×1,6 | 9.6 |
| EDG454* | 380-3 | 1480 | 3.0 | 1380 | 4×2.0 | 2×2.0 | 12.0 |
| EDG501* | 380-3 | 500 | 0,95 | 1380 | 4×0,8 | 2×0,8 | 4.8 |
| EDG502* | 380-3 | 1000 | 1.9 | 1380 | 4×1,6 | 2×1,6 | 9.6 |
| EDG503* | 380-3 | 1500 | 2.85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| EDG504* | 380-3 | 2000 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
5.Cara memilih evaporator yang benar:
Umumnya, Pilih kapasitas evaporator = kapasitas pendinginan ruangan dingin * 1,15
1.Ketika suhu ruangan dingin sekitar 0℃, pilih 4.5mm sebagai ruang sirip.
Pilih evaporator = 1,0 * Q0
2. Ketika suhu ruangan dingin sekitar -18 ℃, pilih 6mm sebagai ruang sirip.
Pilih evaporator = 1,1 * Q0
3. Ketika suhu ruangan dingin sekitar -25 ℃, pilih 9mm sebagai ruang sirip.
Pilih evaporator = 1,27 * Q0
Keterangan: Jenis pencairan air dan pencairan gas panas juga opsional.
Spesifikasi yang disesuaikan tinggalkan pesan untuk detailnya.
