Tempat asal:
CINA
Nama merek:
Kaideli
Sertifikasi:
CE,ISO9001-2008
Nomor model:
Seri EHG

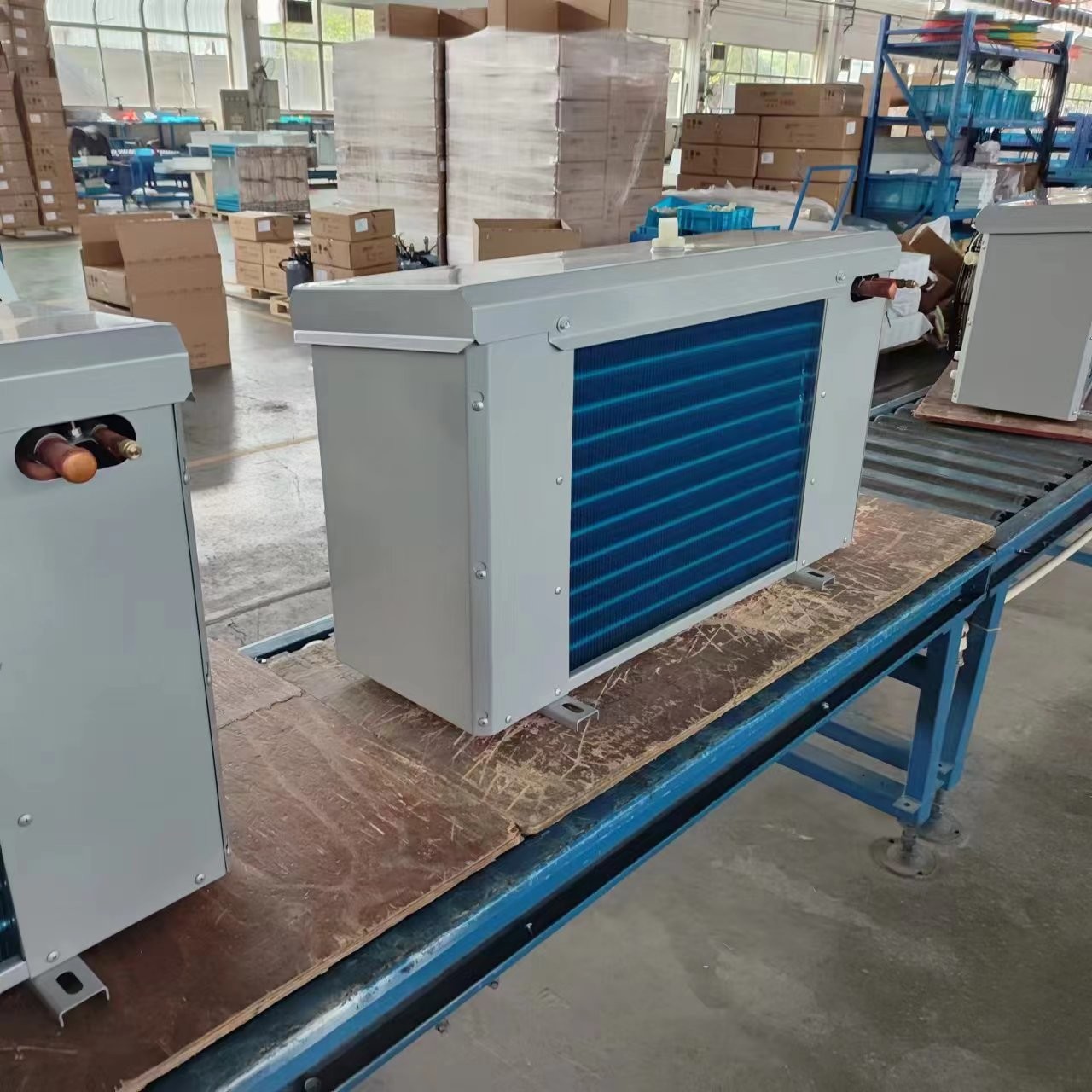

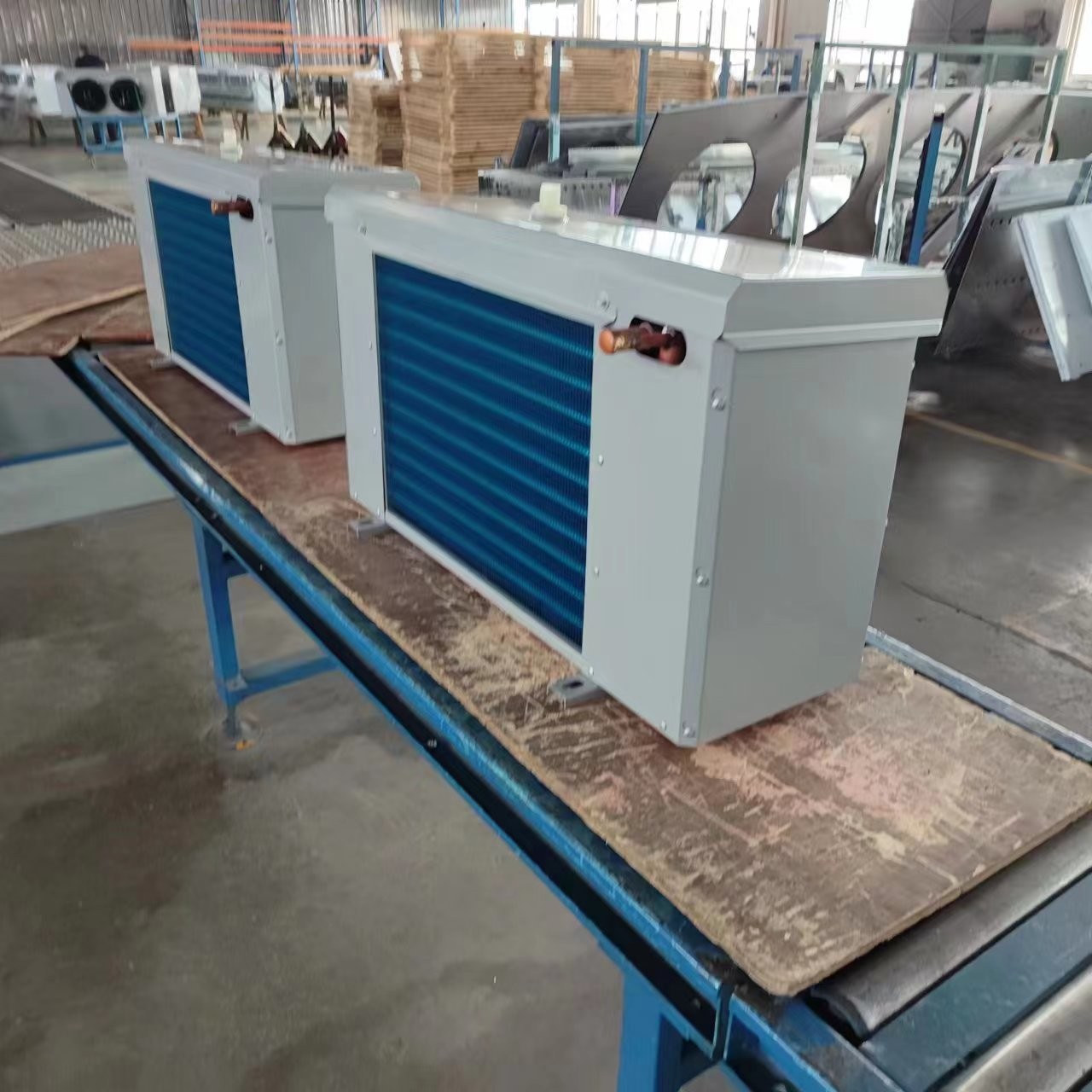

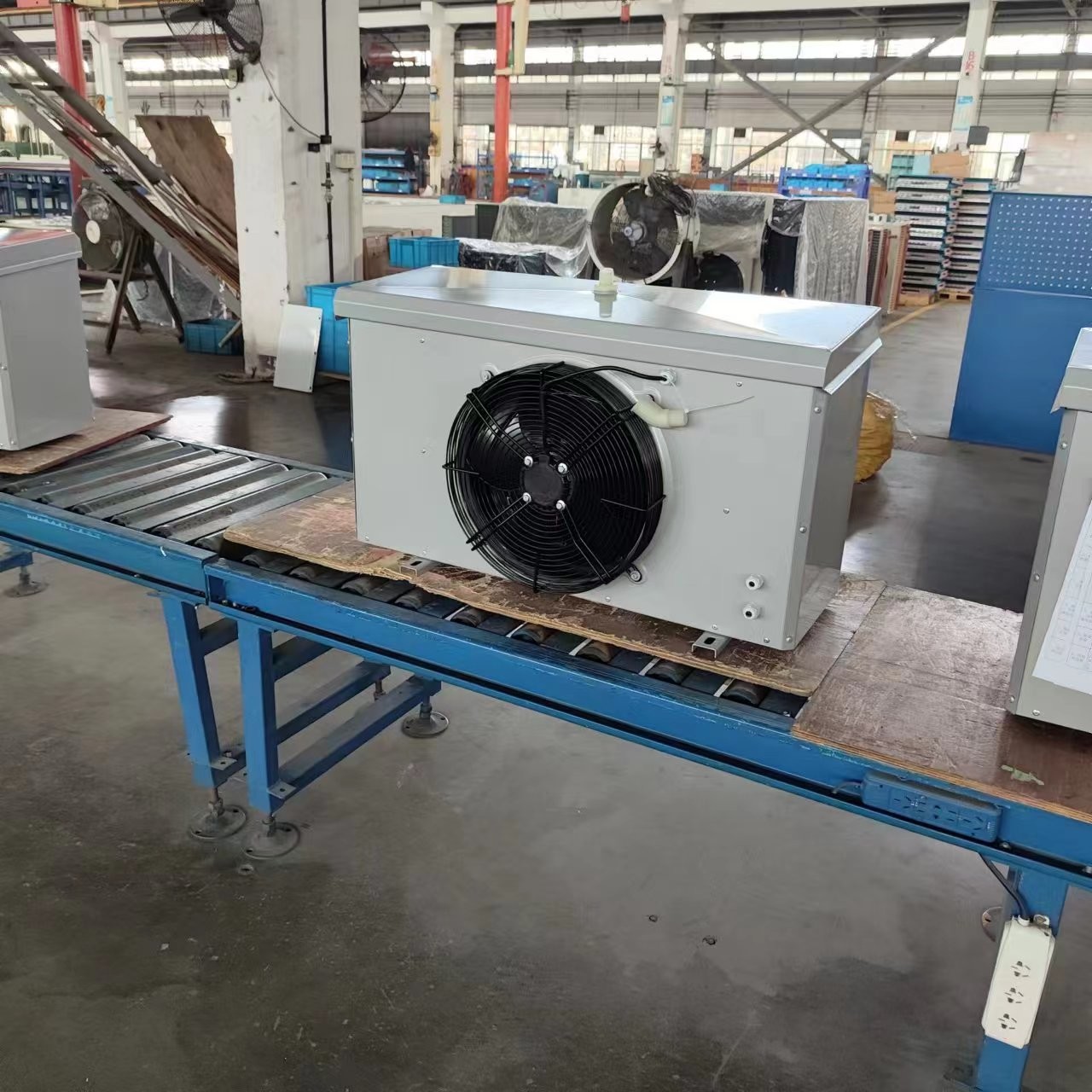

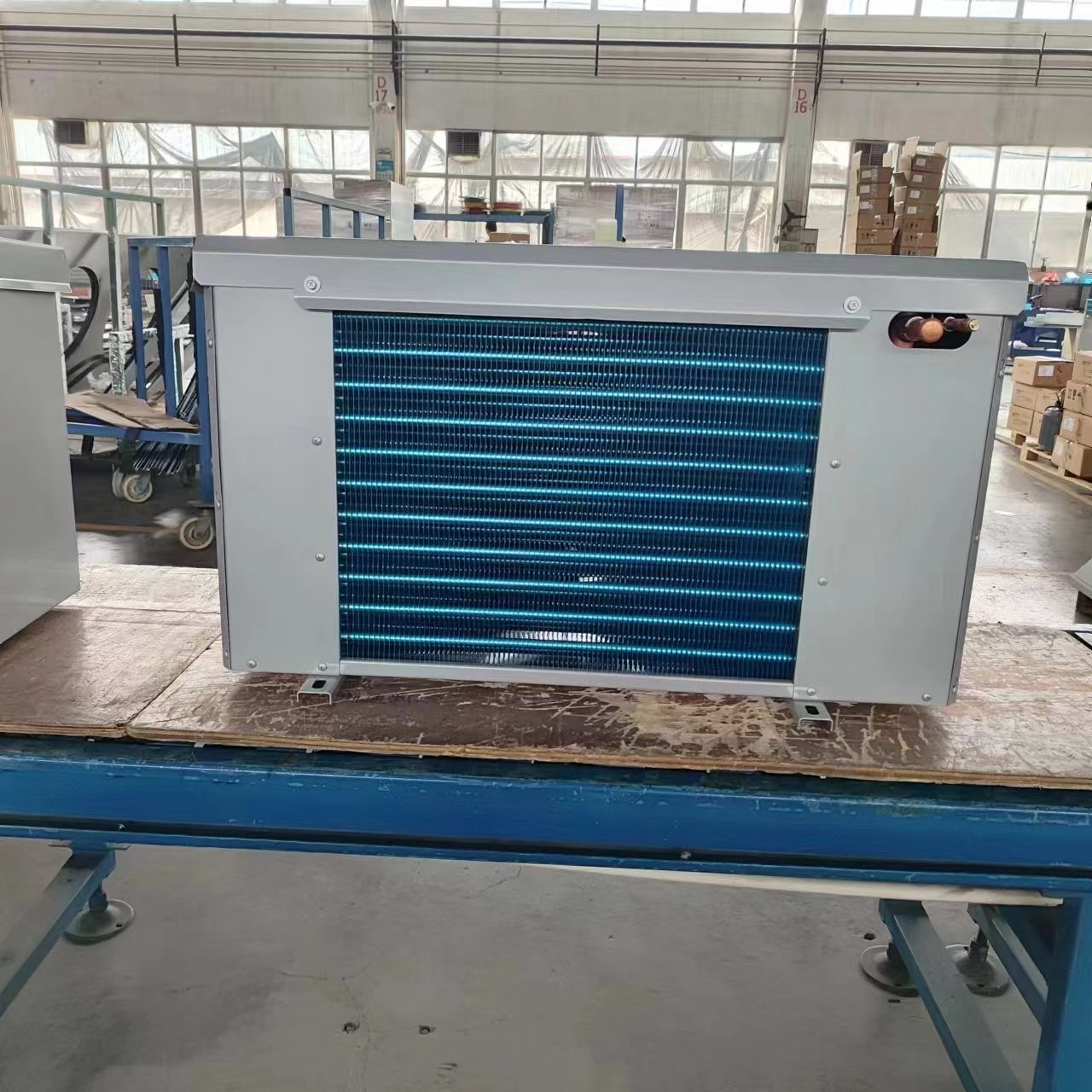

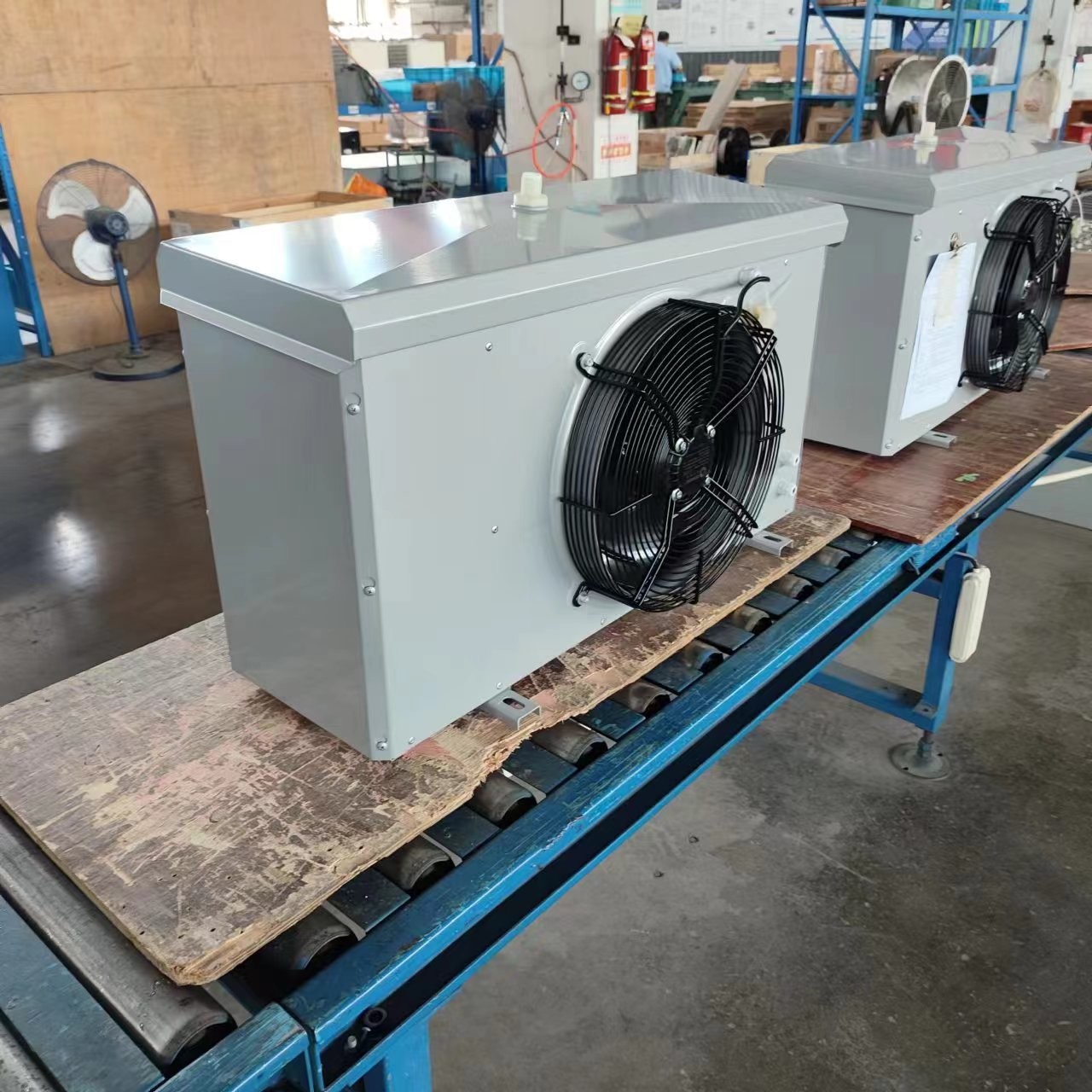

Nama Produk: Pendingin Udara Komersial Evaporator Komersial IP65 Tahan Air Untuk Penyimpanan Dingin
PENDINGIN GLYCOL UNIT SEL KOMERSIAL SERI EHG
1. Deskripsi produk:
Pendingin etilen glikol komersial seri EHG yang dikembangkan oleh perusahaan kami mengadopsi φ 12 tabung tembaga, peralatan pendingin penyimpanan dingin dengan larutan encer glikol sebagai zat pendingin.Seri pendingin udara EHG dapat digunakan dalam penyimpanan dingin masing-masing pada suhu 10 ℃, 0 ℃ dan -18 ℃, terutama untuk penyimpanan dingin dengan kapasitas pendinginan sedang dan kecil.
Rangkaian produk ini memiliki karakteristik sebagai berikut:
● Casing: pelat baja galvanis berkualitas tinggi dengan lapisan bubuk perak (RAL7001), dengan ketahanan korosi yang kuat;Dua pelat samping dan pelat air luar mengadopsi struktur berengsel, yang nyaman dan cepat dioperasikan.
● Pelat ujung evaporator mengadopsi pelat aluminium, melindungi tabung tembaga secara efektif, mengurangi berat.
● Desain pelat air ganda: pelat air luar mengadopsi struktur sudut, drainase halus, tidak ada sudut mati drainase;Baki air bagian dalam mengadopsi struktur flume dari pelat aluminium.Air yang terkondensasi atau air yang dicairkan langsung dibuang ke saluran keluar baki air luar melalui baki air bagian dalam.
● Desain saluran udara yang panjang dengan busur peregangan integral memiliki efek aliran udara yang baik.
● Untuk kipas dengan diameter 500, terdapat kaki penopang lantai untuk memudahkan pemasangan.
● Kumparan: pipa tembaga φ12, jarak 38,1×33, susunan segitiga, efisiensi perpindahan panas tinggi.
● Sirip aluminium bergelombang dengan film hidrofilik, jarak sirip 4,0 dan 6,0 mm untuk memenuhi persyaratan suhu penyimpanan dingin yang berbeda.
● Kipas: kipas rotor eksternal berdaya tinggi, suhu pengoperasian -30℃~60℃;Spesifikasi kipas φ350,φ400,φ500, pembentukan spesifikasi seri produk yang berbeda, pengguna memiliki lebih banyak pilihan.
● Pencairan: pencairan pemanas listrik standar, pipa pemanas stainless steel didistribusikan pada sirip tabung koil dan pelat air bagian dalam, memiliki efek pencairan yang baik.
● IP65 kelas kotak sambungan tahan air dan konektor tahan air, kipas dan pipa pemanas mengadopsi kotak kawat independen, dengan efek tahan air yang lebih baik, keandalan yang tinggi.
● Uji tekanan pabrik yang ketat, uji tekanan 23bar.
2. Konfigurasi dan opsi standar:
| Bagian | Konfigurasi | Bagian | Konfigurasi | ||
| Selubung | Lembar paduan Al-Mg dengan lapisan bubuk | × | Sirip | Sirip aluminium | ○ |
| lembaran dengan lapisan bubuk | ○ | Sirip aluminium hidrofilik | ● | ||
| Lembaran galvanis dengan lapisan bubuk | ● | Pencairan | Pencairan udara | ○ | |
| Pelat baja tahan karat* | ○ | Pipa pemanas listrik | ● | ||
| Penggemar | motor WEIGUANG | ● | Air | × | |
| Motor EBM* | ○ | Tiriskan kabel panas pipa pembuangan | ○ | ||
| Motor ember angin | ○ | Sabuk pemanas saluran angin | ○ | ||
●:Standar；○:Pilihan；×:Jangan pilih.
* : Gunakan saluran udara deflektor sisi pendek.
3. Lembar data teknis:
3.1 Jarak sirip 4.0mm
| Model |
Glikol 25% T1=-3℃, T2=2℃ Tr = 10℃,RH85% |
Glikol34% T1=-10℃, T2=-7℃ Tr=0℃,RH85% |
Permukaan |
Tabung Volume |
Aliran udara | Lemparan udara | Hubungkan pipa | Wdelapan | ||||
| Capa.(KW) |
Aliran Cairan (m3/jam) |
Capa.(KW) |
Aliran Cairan (m3/jam) |
M2 | dm3 | M3/H | M | Masuk | Toko | Mengeringkan | kg | |
| φ350Penggemar | ||||||||||||
| EHG351/CL-ET | 2.9 | 0,5 | 2.2 | 0,7 | 10.9 | 2.2 | 2050 | 7 | 16 | 16 | G1" | 36 |
| EHG351/DL-ET | 3.6 | 0,7 | 2.6 | 0,8 | 14.6 | 2.9 | 1850 | 7 | 16 | 16 | G1" | 37 |
| EHG352/CL-ET | 5.9 | 1.1 | 4.4 | 1.4 | 21.9 | 4.0 | 4100 | 9 | 22 | 22 | G1" | 56 |
| EHG352/DL-ET | 7.3 | 1.4 | 5.3 | 1.7 | 29.2 | 5.3 | 3700 | 9 | 22 | 22 | G1" | 59 |
| EHG353/CL-ET | 8.9 | 1.6 | 6.6 | 2.1 | 32.8 | 5.8 | 6150 | 10 | 28 | 28 | G1" | 77 |
| EHG353/DL-ET | 11.0 | 2.0 | 7.8 | 2.5 | 43.8 | 7.8 | 5550 | 10 | 28 | 28 | G1" | 81 |
| EHG354/CL-ET | 11.8 | 2.2 | 8.8 | 2.8 | 43.8 | 7.7 | 8200 | 11 | 28 | 28 | G1" | 98 |
| EHG354/DL-ET | 14.6 | 2.7 | 10.5 | 3.4 | 58.4 | 10.2 | 7400 | 11 | 35 | 35 | G1" | 104 |
| φ400Penggemar | ||||||||||||
| EHG401/DL-ET | 6.0 | 1.1 | 4.2 | 1.4 | 23.2 | 4.5 | 3600 | 11 | 22 | 22 | G1" | 47 |
| EHG401/FL-ET | 8.4 | 1.6 | 5.8 | 1.9 | 35.0 | 6.7 | 2950 | 11 | 28 | 28 | G1" | 52 |
| EHG402/DL-ET | 12.1 | 2.3 | 8.4 | 2.7 | 46.7 | 8.4 | 7200 | 12 | 28 | 28 | G1.5" | 77 |
| EHG402/FL-ET | 16.8 | 3.1 | 11.5 | 3.7 | 70.0 | 12.6 | 5900 | 12 | 35 | 35 | G1.5" | 86 |
| EHG403/DL-ET | 18.2 | 3.4 | 12.6 | 4.0 | 70.0 | 12.3 | 10800 | 13 | 35 | 35 | G1.5" | 106 |
| EHG403/FL-ET | 25.2 | 4.7 | 17.3 | 5.6 | 105.0 | 18.4 | 8850 | 13 | 42 | 42 | G1.5" | 120 |
| EHG404/DL-ET | 24.2 | 4.5 | 16.8 | 5.4 | 93.4 | 16.2 | 14400 | 14 | 42 | 42 | G1.5" | 132 |
| EHG404/FL-ET | 33.6 | 6.2 | 23.1 | 7.4 | 140.1 | 24.3 | 11800 | 14 | 50 | 50 | G1.5" | 151 |
| φ500Penggemar | ||||||||||||
| EHG501/DL-ET | 10.6 | 2.0 | 7.3 | 2.4 | 39.4 | 7.2 | 6500 | 17 | 28 | 28 | G1.5" | 78 |
| EHG501/FL-ET | 14.7 | 2.7 | 10.0 | 3.2 | 59.1 | 10.8 | 5400 | 16 | 35 | 35 | G1.5" | 86 |
| EHG502/DL-ET | 21.2 | 3.9 | 14.5 | 4.7 | 78.8 | 13.8 | 13000 | 19 | 35 | 35 | G1.5" | 124 |
| EHG502/FL-ET | 29.5 | 5.5 | 20.1 | 6.5 | 118.2 | 20.7 | 10800 | 18 | 42 | 42 | G1.5" | 139 |
| EHG503/DL-ET | 31.9 | 5.9 | 21.9 | 7.0 | 118.2 | 20.4 | 19500 | 21 | 42 | 42 | G2" | 171 |
| EHG503/FL-ET | 44.3 | 8.2 | 30.1 | 9.7 | 177.3 | 30.7 | 16200 | 20 | 50 | 50 | G2" | 194 |
| EHG504/DL-ET | 42.5 | 7.8 | 29.1 | 9.3 | 157.6 | 27.0 | 26000 | 22 | 50 | 50 | G2" | 219 |
| EHG504/FL-ET | 59.1 | 10.9 | 40.2 | 12.9 | 236.4 | 40.6 | 21600 | 21 | 50 | 50 | G2" | 251 |
3.2 Jarak sirip 6.0mm
| Model |
Glikol34% T1=-10℃, T2=-7℃ Tr=0℃,RH85% |
Glikol50% T1=-28℃, T2=-25℃ Tr=0℃,RH95% |
Permukaan |
Tabung Volume |
Aliran udara | Lemparan udara | Hubungkan pipa | Wdelapan | ||||
| Capa.(KW) |
Aliran Cairan (m3/jam) |
Capa.(KW) |
Aliran Cairan (m3/jam) |
M2 | dm3 | M3/H | M | Masuk | Toko | Mengeringkan | kg | |
| φ350Penggemar | ||||||||||||
| EHG351/CD-ET | 1.8 | 0,6 | 1.6 | 0,6 | 7.5 | 2.2 | 2100 | 8 | 16 | 16 | G1" | 35 |
| EHG351/DD-ET | 2.2 | 0,7 | 2.0 | 0,7 | 10.0 | 2.9 | 1900 | 8 | 16 | 16 | G1" | 37 |
| EHG352/CD-ET | 3.6 | 1.1 | 3.3 | 1.1 | 15.0 | 4.0 | 4200 | 10 | 22 | 22 | G1" | 55 |
| EHG352/DD-ET | 4.4 | 1.4 | 4.0 | 1.4 | 20.0 | 5.3 | 3800 | 10 | 22 | 22 | G1" | 58 |
| EHG353/CD-ET | 5.4 | 1.7 | 5.0 | 1.8 | 22.6 | 5.8 | 6300 | 11 | 28 | 28 | G1" | 75 |
| EHG353/DD-ET | 6.6 | 2.1 | 6.0 | 2.1 | 30.0 | 7.8 | 5700 | 11 | 28 | 28 | G1" | 79 |
| EHG354/CD-ET | 7.2 | 2.3 | 6.6 | 2.3 | 30.0 | 7.7 | 8400 | 12 | 28 | 28 | G1" | 97 |
| EHG354/DD-ET | 8.8 | 2.8 | 8.0 | 2.8 | 40.1 | 10.2 | 7600 | 12 | 35 | 35 | G1" | 102 |
| φ400Penggemar | ||||||||||||
| EHG401/DD-ET | 3.5 | 1.2 | 3.2 | 1.2 | 16.1 | 4.5 | 3700 | 12 | 22 | 22 | G1" | 47 |
| EHG401/FD-ET | 5.1 | 1.6 | 4.5 | 1.6 | 24.1 | 6.7 | 3200 | 12 | 28 | 28 | G1" | 51 |
| EHG402/DD-ET | 7.0 | 2.3 | 6.4 | 2.5 | 32.1 | 8.4 | 7400 | 13 | 28 | 28 | G1.5" | 75 |
| EHG402/FD-ET | 10.0 | 3.2 | 9.1 | 3.2 | 48.2 | 12.6 | 6400 | 13 | 35 | 35 | G1.5" | 83 |
| EHG403/DD-ET | 10.6 | 3.4 | 9.6 | 3.4 | 48.2 | 12.3 | 11100 | 14 | 35 | 35 | G1.5" | 104 |
| EHG403/FD-ET | 15.1 | 4.9 | 13.7 | 4.8 | 72.2 | 18.4 | 9600 | 14 | 42 | 42 | G1.5" | 116 |
| EHG404/DD-ET | 14.1 | 4.5 | 12.8 | 4.5 | 64.2 | 16.2 | 14800 | 15 | 42 | 42 | G1.5" | 129 |
| EHG404/FD-ET | 20.2 | 6.5 | 18.2 | 6.4 | 96.3 | 24.3 | 12800 | 15 | 50 | 50 | G1.5" | 145 |
| φ500Penggemar | ||||||||||||
| EHG501/DD-ET | 5.9 | 1.9 | 5.4 | 1.9 | 27.1 | 7.2 | 6800 | 18 | 28 | 28 | G1.5" | 77 |
| EHG501/FD-ET | 8.5 | 2.7 | 7.7 | 2.7 | 40.6 | 10.8 | 5800 | 17 | 35 | 35 | G1.5" | 84 |
| EHG502/DD-ET | 11.9 | 3.8 | 10.8 | 3.8 | 54.2 | 13.8 | 13600 | 20 | 35 | 35 | G1.5" | 120 |
| EHG502/FD-ET | 17.1 | 5.5 | 15.4 | 5.4 | 81.3 | 20.7 | 11600 | 19 | 42 | 42 | G1.5" | 134 |
| EHG503/DD-ET | 17.9 | 5.7 | 16.3 | 5.7 | 81.3 | 20.4 | 20400 | 22 | 42 | 42 | G2" | 165 |
| EHG503/FD-ET | 25.5 | 8.2 | 23.1 | 8.1 | 121.9 | 30.7 | 17400 | 21 | 50 | 50 | G2" | 187 |
| EHG504/DD-ET | 23.8 | 7.6 | 21.6 | 7.6 | 108.3 | 27.0 | 27200 | 23 | 50 | 50 | G2" | 212 |
| EHG504/FD-ET | 34.1 | 10.9 | 30.9 | 10.8 | 162.5 | 40.6 | 23200 | 22 | 50 | 50 | G2" | 240 |
Dalam tabel, T1 adalah suhu saluran masuk.larutan etilena glikol, T2 adalah suhu keluar, dan Tr adalah suhu.dari ruangan dingin.
4. Tabel parameter listrik:
| 型号 | Motor Kipas | Pencairan listrik | |||||
|
Tegangan (V) |
Memasukkan (W) |
Saat ini (A) |
Kecepatan (r/mnt) |
Gulungan (KW) |
Baki (KW) |
Total (KW) |
|
| EHG351* | 380-3 | 129 | 0,4 | 1400 | 2×0,5 | 1×0,5 | 1.5 |
| EHG352* | 380-3 | 258 | 0,8 | 1400 | 2×0,9 | 1×0,9 | 2.7 |
| EHG353* | 380-3 | 387 | 1.2 | 1400 | 2×1,3 | 1×1,3 | 3.9 |
| EHG354* | 380-3 | 516 | 1.6 | 1400 | 2×1,7 | 1×1,7 | 5.1 |
| EHG401/D* | 380-3 | 205 | 0,51 | 1380 | 3×0,6 | 1×0,6 | 2.4 |
| EHG401/F* | 380-3 | 205 | 0,51 | 1380 | 5×0,6 | 1×0,6 | 3.6 |
| EHG402/D* | 380-3 | 410 | 1.02 | 1380 | 3×1.1 | 1×1.1 | 4.4 |
| EHG402/F* | 380-3 | 410 | 1.02 | 1380 | 5×1.1 | 1×1.1 | 6.6 |
| EHG403/D* | 380-3 | 615 | 1.53 | 1380 | 3×1,6 | 1×1,6 | 6.4 |
| EHG403/F* | 380-3 | 615 | 1.53 | 1380 | 5×1,6 | 1×1,6 | 9.6 |
| EHG404/D* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8.0 |
| EHG404/F* | 380-3 | 820 | 2.04 | 1380 | 5×2.0 | 1×2.0 | 12.0 |
| EHG501/D* | 380-3 | 500 | 0,95 | 1380 | 3×0,8 | 2×0,8 | 4.0 |
| EHG501/F* | 380-3 | 500 | 0,95 | 1380 | 5×0,8 | 2×0,8 | 5.6 |
| EHG502/D* | 380-3 | 1000 | 1.9 | 1380 | 3×1,6 | 2×1,6 | 8.0 |
| EHG502/F* | 380-3 | 1000 | 1.9 | 1380 | 5×1,6 | 2×1,6 | 11.2 |
| EHG503/D* | 380-3 | 1500 | 2.85 | 1380 | 3×2.3 | 2×2.3 | 11.5 |
| EHG503/F* | 380-3 | 1500 | 2.85 | 1380 | 5×2.3 | 2×2.3 | 16.1 |
| EHG504/D* | 380-3 | 2000 | 3.8 | 1380 | 3×3.0 | 2×3.0 | 15.0 |
| EHG504/F* | 380-3 | 2000 | 3.8 | 1380 | 5×3.0 | 2×3.0 | 21.0 |
5.Cara memilih evaporator yang benar:
Umumnya, Pilih kapasitas evaporator = kapasitas pendinginan ruangan dingin * 1,15
1.Ketika suhu ruangan dingin sekitar 0℃, pilih 4.5mm sebagai ruang sirip.
Pilih evaporator = 1,0 * Q0
2. Ketika suhu ruangan dingin sekitar -18 ℃, pilih 6mm sebagai ruang sirip.
Pilih evaporator = 1,1 * Q0
3. Ketika suhu ruangan dingin sekitar -25 ℃, pilih 9mm sebagai ruang sirip.
Pilih evaporator = 1,27 * Q0
Keterangan: Jenis pencairan air dan pencairan gas panas juga opsional.
Spesifikasi yang disesuaikan tinggalkan pesan untuk detailnya.
6.Ingin tahu produk terkait lainnya?-klik gambar untuk spesifikasi detail
7. Bagaimana cara memastikan kualitas?Ada prosedur?
Departemen QC kami akan memastikan setiap langkah
8. Apakah Anda pabrik?
Kami adalah pabrik yang didirikan pada tahun 1995 dan selama 28 tahun dikembangkan, disambut oleh semua pelanggan kami. Karena semua dukungan Anda sekarang, kami adalah keluarga besar dengan lebih dari 300 orang, mencakup 50.000 meter persegi, dan dukungan Anda sangat penting untuk melanjutkan impian kami. makan makanan segar dan sehat.
9. Apakah Anda menghadiri pameran?
Setiap tahun kami akan menghadiri pameran nasional dan asing domestik, juga kami akan mendukung agen kami untuk menghadiri pameran, selamat datang untuk bergabung dengan kami.
10. Mengapa memilih kami
Profesional: 28 tahun fokus pada satu hal-peralatan pendingin
Material yang kami gunakan secukupnya
Sertifikat: CE, ISO, dan cetiifcate memproduksi peralatan tekanan khusus
11.Referensi proyek?
12.FAQ
1, T: Di mana alamat pabrik Anda?
A: Kami adalah pabrik dan berlokasi di basis produksi peralatan pendingin Shengzhou, provinsi Zhejiang.
2, T: Apa paket Anda?
A: Paket kami sesuai dengan kebutuhan khusus tidak termasuk kayu asli.
3, T: Apa MOQ Anda?
A: Produk biasa bisa pesan dari 1 set.
4, T: Dapatkah Anda menawarkan sampel?
A: Ya, kami dapat menawarkan sampel. Dan biaya dan pengiriman dengan biaya Anda.
5, T: Saya tidak dapat menemukan produk di daftar Anda?
A: Silakan hubungi saya secara langsung.
6,Q: Bagaimana saya bisa mengkonfirmasi pabrik Anda?
A: Kami memiliki dokumen terverifikasi pihak ketiga dari laporan Bureau Veritas, Anda dapat mengunduh di halaman perusahaan atau tinggalkan pesan untuk mendapatkannya.
