Tempat asal:
Cina
Nama merek:
Kaideli
Sertifikasi:
CE,ISO9001-2008
Nomor model:
seri EA

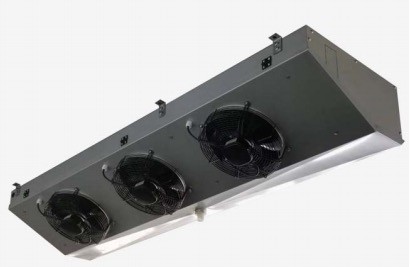

Nama Produk: Aluminun Angled Glycol Air Cooler Unit Untuk Ruangan Dingin
EA SERI ANGLED UNIT COOLER
1. Deskripsi produk:
EA seri pendingin udara tipe siku komersial, menggunakan desain struktur kompak, kipas angin, kipas dipasang pada permukaan bevel, ukuran produk kecil, menempati ruang penyimpanan dingin kecil, terutama digunakan untuk ruangan dingin ukuran kecil itu.
Rangkaian produk ini memiliki karakteristik sebagai berikut:
● Casing: menggunakan lembaran paduan Al-Mg dengan lapisan bubuk perak (RAL7001), memiliki sifat anti korosi yang kuat dan ringan.
● Pelat ujung evaporator mengadopsi pelat aluminium, melindungi tabung tembaga secara efektif, mengurangi berat.
● Desain pelat air ganda: pelat air luar dengan desain struktur engsel, pengoperasian yang mudah;Baki air bagian dalam mengadopsi struktur flume dari pelat aluminium.Air yang terkondensasi atau air yang dicairkan langsung dibuang ke saluran keluar baki air luar melalui baki air bagian dalam.
● Kumparan: pipa tembaga φ12, jarak 38,1×33, efisiensi tinggi.
● Sirip aluminium bergelombang dengan film hidrofilik, jarak sirip 4,0 dan 6,0 mm untuk memenuhi persyaratan suhu penyimpanan dingin yang berbeda.
● Kipas: kipas rotor eksternal dari blower, suhu kerja -30~60℃, spesifikasi kipas φ300, jumlah kipas 1 hingga 4.
● Pencairan: pencairan pemanas listrik standar, pipa pemanas stainless steel didistribusikan pada sirip tabung koil dan pelat air bagian dalam, memiliki efek pencairan yang baik.
● Kotak sambungan tahan air kelas IP65 dan konektor tahan air, dengan efek kedap air yang lebih baik, keandalan tinggi.
● Saluran keluar pendingin udara dilengkapi dengan katup schrader, yang memudahkan pengguna untuk mendeteksi tekanan.
● Uji tekanan pabrik yang ketat, uji tekanan 23bar.
● Katup ekspansi dapat dipasang sebelumnya sesuai kebutuhan pelanggan.
● Dapat memenuhi refrigeran untuk R404A,R507A,R448A,R449A,R134a,R22 dll.
2. Konfigurasi dan opsi standar:
| Pseni | Configuration | Pseni | Configuration | ||
| Selubung | Lembar paduan Al-Mg dengan lapisan bubuk | ● | Pencairan | Pencairan udara | ○ |
| lembaran dengan lapisan bubuk | ○ | Pipa pemanas listrik | ● | ||
| Lembaran galvanis dengan lapisan bubuk | ○ | Gas panas | ○ | ||
| Plat baja tahan karat | ○ | Katup ekspansi | ○ | ||
| Penggemar | motor WEIGUANG | ● | Tiriskan kabel panas pipa pembuangan | ○ | |
| motor EBM | ○ | Sabuk pemanas saluran angin | × | ||
| Motor ember angin | × | ||||
| Sirip | Sirip aluminium | ○ | |||
| Sirip aluminium hidrofilik | ● | ||||
●:Standar；○:Pilihan；×:Jangan pilih
3. Lembar data teknis:
3.1 jarak sirip 4.0mm
| Model |
Kapasitas/R404A (KW) |
Permukaan | Volume tabung | Aliran udara | Lemparan udara | Pipa sambungan | Berat | |||
|
Tc=0℃ ΔΤ=8K |
Tc = 10 ℃ ΔΤ=10K |
M2 | dm3 | M3/H | M | Masuk | Toko | Mengeringkan | kg | |
| EA301/CL-ES | 1.6 | 2.3 | 6.6 | 1.3 | 1400 | 5 | φ12 | φ12 | G1” | 18.5 |
| EA301/DL-ES | 2.0 | 2.9 | 8.8 | 1.7 | 1200 | 5 | φ12 | φ12 | G1” | 19.4 |
| EA302/CL-ES | 3.3 | 4.8 | 13.1 | 2.4 | 2800 | 7 | φ12 | φ19 | G1” | 31.2 |
| EA302/DL-ES | 4.0 | 5.9 | 17.5 | 3.2 | 2400 | 7 | φ12 | φ19 | G1” | 33.0 |
| EA303/CL-ES | 4.9 | 7.2 | 19.7 | 3.5 | 4200 | 8 | φ12 | φ22 | G1” | 43.3 |
| EA303/DL-ES | 6.0 | 8.8 | 26.3 | 4.6 | 3600 | 8 | φ12 | φ22 | G1” | 46.0 |
| EA304/CL-ES | 6.6 | 9.7 | 26.3 | 4.6 | 5600 | 9 | φ12 | φ22 | G1” | 55.0 |
| EA304/DL-ES | 8.1 | 11.9 | 35.0 | 6.1 | 4800 | 9 | φ12 | φ22 | G1” | 58.5 |
1. Pada tabel, Tc adalah suhu ruangan dingin, ΔΤ adalah selisih suhu ruangan dingin.dan suhu penguapan.
2. Aliran udara adalah jarak tiba udara 0,5 m/s pada suhu sekitar.
3. Untuk kapasitas pendinginan kondisi kerja lainnya, harap mengacu pada koefisien koreksi.
3.2 Jarak sirip 6.0mm
| Model |
Kapasitas /R404A (KW) |
Permukaan | Volume tabung | Aliran udara | Lemparan udara | Pipa sambungan | Berat | |||
|
Tc=0℃ ΔΤ=8K |
Tc = -18 ℃ ΔΤ=7K |
M2 | dm3 | M3/H | M | Masuk | Toko | Mengeringkan | kg | |
| EA301/CD-ES | 1.4 | 1.1 | 4.5 | 1.3 | 1500 | 5 | φ12 | φ12 | G1” | 18.0 |
| EA301/DD-ES | 1.8 | 1.4 | 6.0 | 1.7 | 1300 | 5 | φ12 | φ12 | G1” | 19.0 |
| EA302/CD-ES | 2.9 | 2.3 | 9.0 | 2.4 | 3000 | 7 | φ12 | φ19 | G1” | 30.6 |
| EA302/DD-ES | 3.6 | 2.9 | 12.0 | 3.2 | 2600 | 7 | φ12 | φ19 | G1” | 32.0 |
| EA303/CD-ES | 4.3 | 3.4 | 13.5 | 3.5 | 4500 | 8 | φ12 | φ22 | G1” | 42.4 |
| EA303/DD-ES | 5.4 | 4.3 | 18.1 | 4.6 | 3900 | 8 | φ12 | φ22 | G1” | 45.0 |
| EA304/CD-ES | 5.8 | 4.6 | 18.1 | 4.6 | 6000 | 9 | φ12 | φ22 | G1” | 53.7 |
| EA304/DD-ES | 7.2 | 5.7 | 24.1 | 6.1 | 5200 | 9 | φ12 | φ22 | G1” | 57.0 |
1. Pada tabel, Tc adalah suhu ruangan dingin, ΔΤ adalah selisih antara suhu ruangan dingin.dan suhu penguapan.
2. Aliran udara adalah jarak tiba udara 0,5 m/s pada suhu sekitar.
3. Untuk kapasitas pendinginan kondisi kerja lainnya, harap mengacu pada koefisien koreksi.
4. Tabel parameter listrik:
| Model | Fmotor | Pencairan listrik | |||||
|
Tegangan (V) |
Kekuatan (W) |
Saat ini (A) |
Kecepatan (r/mnt) |
Gulungan (KW) |
Baki (KW) |
Total (KW) |
|
| EA301* | 220-1 | 85 | 0,42 | 1380 | 1×0,6 | 1×0,6 | 1.2 |
| EA302* | 220-1 | 170 | 0,84 | 1380 | 1×1.1 | 1×1.1 | 2.2 |
| EA303* | 220-1 | 255 | 1.26 | 1380 | 1×1,6 | 1×1,6 | 3.2 |
| EA304* | 220-1 | 340 | 1.68 | 1380 | 1×2.0 | 1×2.0 | 4.0 |
5.Cara memilih evaporator yang benar:
Umumnya, Pilih kapasitas evaporator = kapasitas pendinginan ruangan dingin * 1,15
1.Ketika suhu ruangan dingin sekitar 0℃, pilih 4.5mm sebagai ruang sirip.
Pilih evaporator = 1,0 * Q0
2. Ketika suhu ruangan dingin sekitar -18 ℃, pilih 6mm sebagai ruang sirip.
Pilih evaporator = 1,1 * Q0
3. Ketika suhu ruangan dingin sekitar -25 ℃, pilih 9mm sebagai ruang sirip.
Pilih evaporator = 1,27 * Q0
Keterangan: Jenis pencairan air dan pencairan gas panas juga opsional.
Spesifikasi yang disesuaikan tinggalkan pesan untuk detailnya.
6.Ingin tahu produk terkait lainnya?-klik gambar untuk spesifikasi detail
7. Bagaimana cara memastikan kualitas?Ada prosedur?
Departemen QC kami akan memastikan setiap langkah
8. Apakah Anda pabrik?
Kami adalah pabrik yang didirikan pada tahun 1995 dan selama 28 tahun dikembangkan, disambut oleh semua pelanggan kami. Karena semua dukungan Anda sekarang, kami adalah keluarga besar dengan lebih dari 300 orang, mencakup 50.000 meter persegi, dan dukungan Anda sangat penting untuk melanjutkan impian kami. makan makanan segar dan sehat.
9. Apakah Anda menghadiri pameran?
Setiap tahun kami akan menghadiri pameran nasional dan asing domestik, juga kami akan mendukung agen kami untuk menghadiri pameran, selamat datang untuk bergabung dengan kami.
10. Mengapa memilih kami
Profesional: 28 tahun fokus pada satu hal-peralatan pendingin
Material yang kami gunakan secukupnya
Sertifikat: CE, ISO, dan cetiifcate memproduksi peralatan tekanan khusus
11.Referensi proyek?
12.FAQ
1, T: Di mana alamat pabrik Anda?
A: Kami adalah pabrik dan berlokasi di basis produksi peralatan pendingin Shengzhou, provinsi Zhejiang.
2, T: Apa paket Anda?
A: Paket kami sesuai dengan kebutuhan khusus tidak termasuk kayu asli.
3, T: Apa MOQ Anda?
A: Produk biasa bisa pesan dari 1 set.
4, T: Dapatkah Anda menawarkan sampel?
A: Ya, kami dapat menawarkan sampel. Dan biaya dan pengiriman dengan biaya Anda.
5, T: Saya tidak dapat menemukan produk di daftar Anda?
A: Silakan hubungi saya secara langsung.
6,Q: Bagaimana saya bisa mengkonfirmasi pabrik Anda?
A: Kami memiliki dokumen terverifikasi pihak ketiga dari laporan Bureau Veritas, Anda dapat mengunduh di halaman perusahaan atau tinggalkan pesan untuk mendapatkannya.
