Tempat asal:
Cina
Nama merek:
Kaideli
Sertifikasi:
CE,ISO9001-2008
Nomor model:
DL/DD/DJ

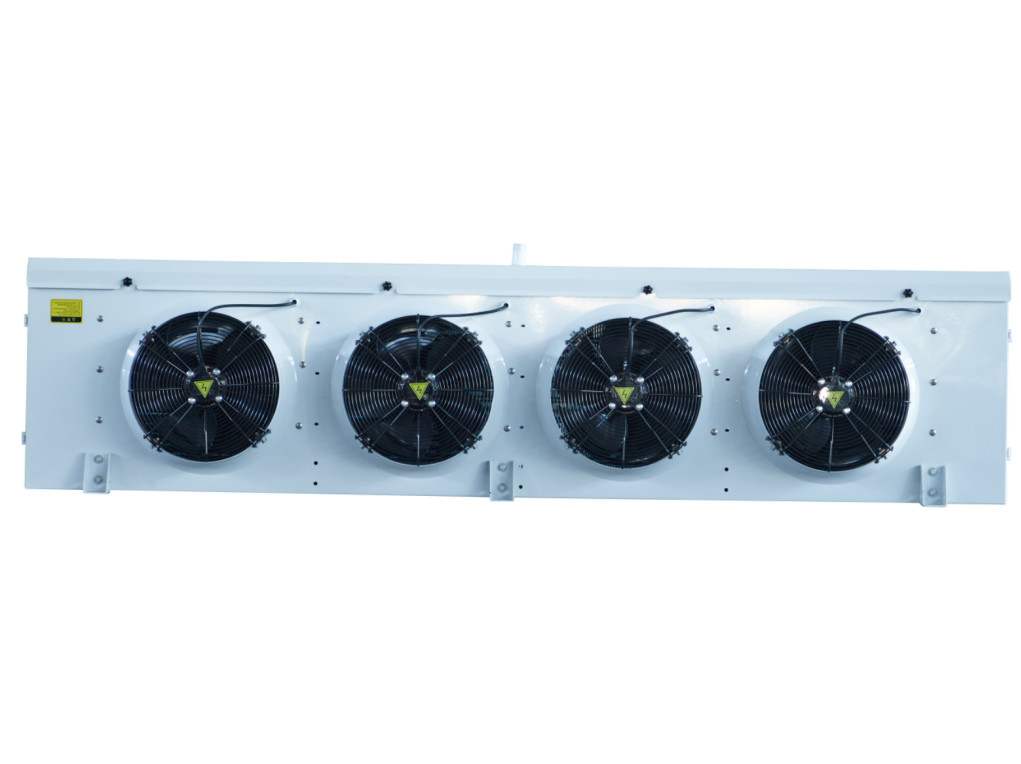

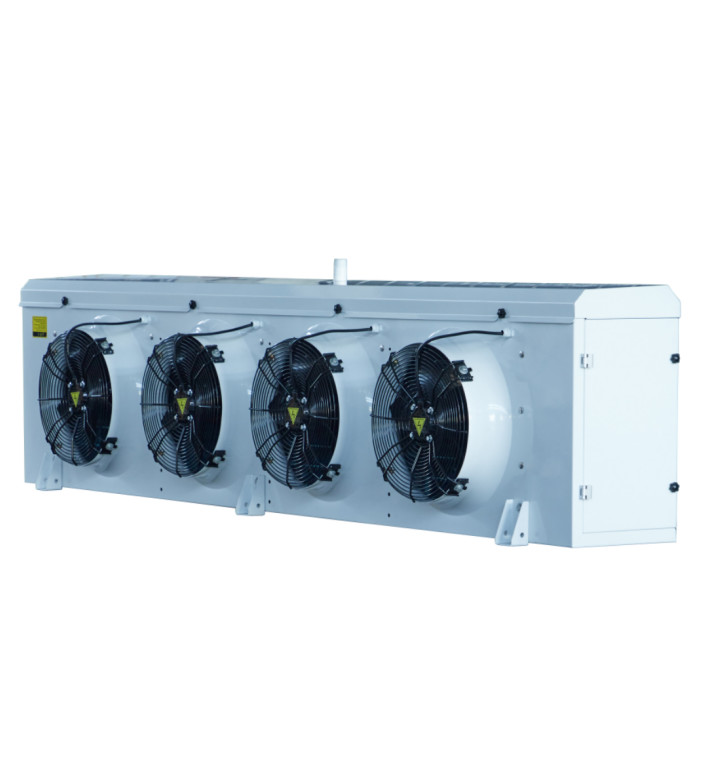

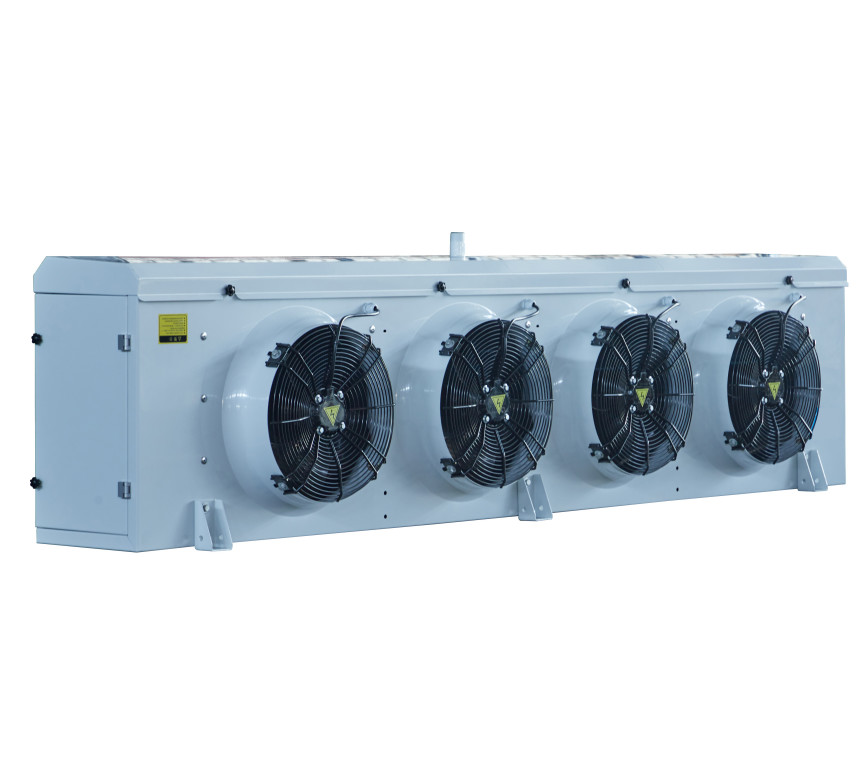

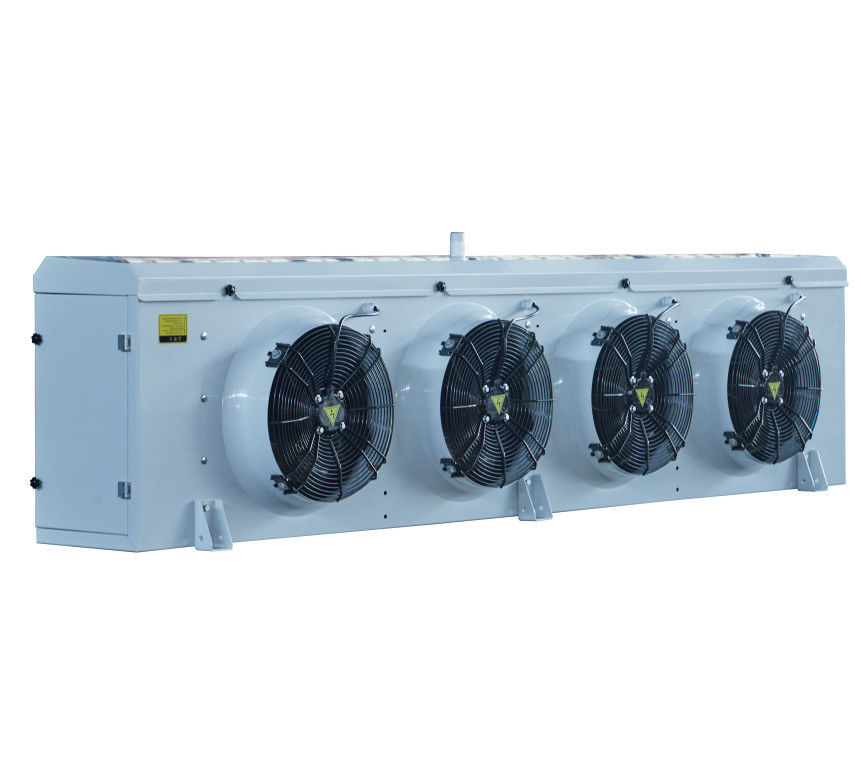

Nama produk:Evaporator Ruang Dingin yang Disesuaikan untuk Pendinginan Unit Toko Daging 440V / 3PH / 60HZ
ELG SERIES CELLING INDUSTRIAL GLYCOL Unit pendingin
1Deskripsi produk:
ELG series industrial ethylene glycol cooler yang dikembangkan oleh perusahaan kami mengadopsi φ15 tabung tembaga, peralatan pendingin penyimpanan dingin dengan larutan air glikol sebagai pendingin.
ELG seri pendingin udara dapat digunakan dalam penyimpanan dingin pada 10°C, 0°C dan -18°C masing-masing.
Seri produk ini memiliki karakteristik berikut:
● Casing: pelat baja galvanis berkualitas tinggi dengan lapisan bubuk perak (RAL7001), dengan ketahanan korosi yang kuat; Dua pelat samping dan pelat air luar mengadopsi struktur berhalangan,yang nyaman dan cepat dioperasikan.
● Lembar ujung evaporator menggunakan lempeng aluminium, beratnya dapat dikurangi, dan tembaga dapat dilindungi.
● Desain pelat air ganda: pelat air luar mengadopsi struktur sudut, drainase halus, tidak ada sudut mati drainase; baki air dalam mengadopsi struktur flume pelat aluminium.Air kental atau air yang dicairkan langsung dibuang ke outlet dari baki air luar melalui baki air dalam.
● Desain saluran udara panjang dengan busur peregangan integral memiliki efek aliran udara yang baik.
● Untuk kipas dengan diameter 500 dan 630, ada kaki pendukung lantai untuk pemasangan yang mudah.
● Koil:pipa tembaga φ15, susunan tabung jarak 50×50 persegi, area transfer panas besar, perbedaan suhu transfer panas kecil, kecepatan frosting sirip lambat.
● Sirip aluminium bergelombang dengan film hidrofilik, jarak sirip 4.0, 6,0 dan 9,0mm untuk memenuhi persyaratan suhu yang berbeda dari penyimpanan dingin.
● Kipas angin: kipas angin rotor eksternal bertenaga tinggi, suhu operasi -30°C~60°C; Spesifikasi kipas anginφ400,φ500,φ630, pembentukan spesifikasi seri produk yang berbeda, pengguna memiliki lebih banyak pilihan.
● Pemecah beku:penyebaran pemanasan listrik standar, pipa pemanas baja tahan karat didistribusikan pada sirip tabung kumparan dan pelat air bagian dalam, memiliki efek pencairan beku yang baik.Pencairan air juga dapat dipilih sesuai dengan kebutuhan pelanggan.
● Kotak sambungan tahan air kelas IP65 dan konektor tahan air, kipas dan pipa pemanas mengadopsi kotak kawat independen, dengan efek tahan air yang lebih baik, keandalan tinggi.
● Tes tekanan pabrik yang ketat, tekanan uji 23bar.
2Konfigurasi standar dan pilihan:
| Bagian-bagian | Konfigurasi | Bagian-bagian | Konfigurasi | ||
| Casing | Lembar paduan Al-Mg dengan lapisan bubuk | × | Penyu | Pinus aluminium | ○ |
| lembaran dengan lapisan bubuk | ○ | Pinus aluminium hidrofilik | ● | ||
| Lembar galvanis dengan lapisan bubuk | ● | Pembuangan beku | Air defrosting | ○ | |
| Plat baja tahan karat* | ○ | Pipa pemanas listrik | ● | ||
| Penggemar | Motor WEIGUANG | ● | Air | ○ | |
| Motor EBM* | ○ | Kabel panas pipa pembuangan | ○ | ||
| Motor ember angin | ○ | Sabuk pemanas saluran angin | ○ | ||
●:Standard;○:Optional;×:Jangan memilih.
*: Gunakan saluran udara deflektor sisi pendek.
3Lembar data teknis:
3.1 Jarak sirip 4,0 mm
| Model |
Glikol 25% T1=-3°C, T2= 2°C Tr=10°CRH85% |
Glikol 34% T1=-10°C, T2=-7°C Tr=0°CRH85% |
Permukaan |
Tabung Volume |
Aliran udara | Jatuhkan | Sambungkan pipa | Wdelapan | ||||
| Capa. |
Aliran m3/jam |
Capa. kw |
Aliran m3/jam |
m2 | dm3 | m3/h | m | Inlet | Outlet | Pengolahan | kg | |
| φ400Penggemar | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1 " | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1 " | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1.5" | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1.5" | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1.5" | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1.5" | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1.5" | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1.5" | 130 |
| φ500Penggemar | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1.5" | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1.5" | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1.5" | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1.5" | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1.5" | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1.5" | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2 " | 180 |
| ELG503/EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 19050 | 21 | 50 | 50 | 2 " | 196 |
| Peraturan Menteri Keuangan | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2 " | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2 " | 228 |
| ELG504/EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2 " | 249 |
| ELG504/FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2 " | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2 " | 276 |
| G505/EL-ET (dalam bahasa Inggris) | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2 " | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2 " | 328 |
| φ630Penggemar | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1.5" | 125 |
| ELG631/EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1.5" | 134 |
| ELG631/FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157.5 | 22.5 | 9100 | 27 | 42 | 42 | 1.5" | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1.5" | 206 |
| ELG632/EL-ET | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1.5" | 224 |
| ELG632/FL-ET | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1.5" | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2 " | 288 |
| ELG633/EL-ET | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2 " | 314 |
| ELG633/FL-ET | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2 " | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2 " | 369 |
| ELG634/EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70.8 | 38400 | 35 | 76 | 76 | 2 " | 405 |
| ELG634/FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2 " | 440 |
Dalam tabel, T1 adalah suhu masuk larutan etilenglikol, T2 adalah suhu keluar, dan Tr adalah suhu ruang dingin.
3.2 Jarak sirip 6,0 mm
| 型号 |
Glikol 34% T1=-10°C,T2=-7°C Tr=0°C,RH85% |
Glikol 50% T1=-28°C,T2=-25°C Tr=- 18 tahun.°C,RH95% |
Permukaan |
Tabung Volume |
Aliran udara | Jatuhkan | Sambungkan pipa | Wdelapan | ||||
| Capa. |
Aliran m3/jam |
Capa. |
Aliran m3/jam |
m2 | dm3 | m3/h | m | Inlet | Outlet | Pengolahan | kg | |
| φ400Penggemar | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0.9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1 " | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1 " | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1.5" | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1.5" | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1.5" | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1.5" | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1.5" | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1.5" | 122 |
| φ500Penggemar | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1.5" | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1.5" | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1.5" | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1.5" | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1.5" | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1.5" | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2 " | 170 |
| ELG503/ED-ET | 23.5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2 " | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | 18300 | 22 | 50 | 50 | 2 " | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2 " | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2 " | 232 |
| ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2 " | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2 " | 259 |
| ELG505/ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2 " | 281 |
| ELG505/FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2 " | 303 |
| φ630Penggemar | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1.5" | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1.5" | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1.5" | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1.5" | 194 |
| ELG632/ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1.5" | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1.5" | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2 " | 270 |
| ELG633/ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2 " | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2 " | 315 |
| ELG634/DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2 " | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2 " | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2 " | 405 |
Dalam tabel, T1 adalah suhu masuk larutan etilenglikol, T2 adalah suhu keluar, dan Tr adalah suhu ruang dingin.
3.3 Jarak sirip 9,0mm
| Model |
Glikol 34% T1=-10°C,T2=-7°C Tr=0°C,RH85% |
Glikol 50% T1=-28°C,T2=-25°C Tr=- 18 tahun.°C,RH95% |
Permukaan |
Tabung Volume |
Aliran udara | Jatuhkan | Sambungkan pipa | Wdelapan | ||||
| Capa. |
Aliran m3/jam |
Capa. |
Aliran m3/jam |
m2 | dm3 | m3/h | m | Inlet | Outlet | Pengolahan | kg | |
| φ400Penggemar | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0.8 | 2.0 | 0.7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1 " | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0.9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1 " | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1.5" | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1.5" | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1.5" | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1.5" | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1.5" | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1.5" | 120 |
| φ500Penggemar | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1.5" | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1.5" | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1.5" | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1.5" | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1.5" | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1.5" | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2 " | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100.5 | 32.7 | 20400 | 23 | 50 | 50 | 2 " | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2 " | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2 " | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2 " | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2 " | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2 " | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2 " | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2 " | 297 |
| φ630Penggemar | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1.5" | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1.5" | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1.5" | 132 |
| ELG632/DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1.5" | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1.5" | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1.5" | 220 |
| ELG633/DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2 " | 266 |
| ELG633/EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2 " | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2 " | 309 |
| ELG634/DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2 " | 340 |
| ELG634/EJ-ET | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2 " | 369 |
| ELG634/FJ-ET | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2 " | 397 |
Dalam tabel, T1 adalah suhu masuk larutan etilenglikol, T2 adalah suhu keluar, dan Tr adalah suhu ruang dingin.
4Tabel parameter listrik:
| Model | Fsebuah motor | Pembuangan es listrik | |||||
| Tegangan ((V) | Input ((W) | Saat ini ((A) | Kecepatan ((r/menit) | Koil ((KW) | Tray ((KW) | Total ((KW) | |
| ELG401/C* | 380-3 | 205 | 0.51 | 1380 | 3 x 0.6 | 1x0.6 | 2.4 |
| ELG401/D* | 380-3 | 205 | 0.51 | 1380 | 4x0.6 | 1x0.6 | 3.0 |
| ELG402/C* | 380-3 | 410 | 1.02 | 1380 | 3x1.1 | 1x1.1 | 4.4 |
| ELG402/D* | 380-3 | 410 | 1.02 | 1380 | 4x1.1 | 1x1.1 | 5.5 |
| ELG403/C* | 380-3 | 615 | 1.53 | 1380 | 3x1.6 | 1x1.6 | 6.4 |
| ELG403/D* | 380-3 | 615 | 1.53 | 1380 | 4x1.6 | 1x1.6 | 8.0 |
| ELG404/C* | 380-3 | 820 | 2.04 | 1380 | 3x2.0 | 1x2.0 | 8.0 |
| ELG404/D* | 380-3 | 820 | 2.04 | 1380 | 4x2.0 | 1x2.0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0.95 | 1380 | 4x0.8 | 2 x 0.8 | 4.8 |
| ELG501/E* | 380-3 | 500 | 0.95 | 1380 | 6x0.8 | 2 x 0.8 | 6.4 |
| ELG501/F* | 380-3 | 500 | 0.95 | 1380 | 6x0.8 | 2 x 0.8 | 6.4 |
| ELG502/D* | 380-3 | 1000 | 1.9 | 1380 | 4x1.6 | 2x1.6 | 9.6 |
| ELG502/E* | 380-3 | 1000 | 1.9 | 1380 | 6x1.6 | 2x1.6 | 12.8 |
| ELG502/F* | 380-3 | 1000 | 1.9 | 1380 | 6x1.6 | 2x1.6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2.85 | 1380 | 4x2.3 | 2x2.3 | 13.8 |
| ELG503/E* | 380-3 | 1500 | 2.85 | 1380 | 6x2.3 | 2x2.3 | 18.4 |
| ELG503/F* | 380-3 | 1500 | 2.85 | 1380 | 6x2.3 | 2x2.3 | 18.4 |
| ELG504/D* | 380-3 | 2000 | 3.8 | 1380 | 4x3.0 | 2x3.0 | 18.0 |
| ELG504/E* | 380-3 | 2000 | 3.8 | 1380 | 6x3.0 | 2x3.0 | 24.0 |
| ELG504/F* | 380-3 | 2000 | 3.8 | 1380 | 6x3.0 | 2x3.0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4.75 | 1380 | 4x3.7 | 2x3.7 | 22.2 |
| ELG505/E* | 380-3 | 2500 | 4.75 | 1380 | 6x3.7 | 2x3.7 | 29.6 |
| ELG505/F* | 380-3 | 2500 | 4.75 | 1380 | 6x3.7 | 2x3.7 | 29.6 |
| ELG631/D* | 380-3 | 800 | 1.6 | 1320 | 6x1.1 | 2x1.1 | 8.8 |
| ELG631/E* | 380-3 | 800 | 1.6 | 1320 | 9x1.1 | 2x1.1 | 12.1 |
| ELG631/F* | 380-3 | 800 | 1.6 | 1320 | 9x1.1 | 2x1.1 | 12.1 |
| ELG632/D* | 380-3 | 1600 | 3.2 | 1320 | 6x2.0 | 2x2.0 | 16.0 |
| ELG632/E* | 380-3 | 1600 | 3.2 | 1320 | 9x2.0 | 2x2.0 | 22.0 |
| ELG632/F* | 380-3 | 1600 | 3.2 | 1320 | 9x2.0 | 2x2.0 | 22.0 |
| ELG633/D* | 380-3 | 2400 | 4.8 | 1320 | 6x3.0 | 2x3.0 | 24.0 |
| ELG633/E* | 380-3 | 2400 | 4.8 | 1320 | 9x3.0 | 2x3.0 | 33.0 |
| ELG633/F* | 380-3 | 2400 | 4.8 | 1320 | 9x3.0 | 2x3.0 | 33.0 |
| ELG634/D* | 380-3 | 3200 | 6.4 | 1320 | 6x4.0 | 2x4.0 | 32.0 |
| ELG634/E* | 380-3 | 3200 | 6.4 | 1320 | 9x4.0 | 2x4.0 | 44.0 |
| ELG634/F* | 380-3 | 3200 | 6.4 | 1320 | 9x4.0 | 2x4.0 | 44.0 |
5Bagaimana memilih evaporator yang tepat:
Secara umum,Pilih kapasitas evaporator = kapasitas pendingin ruangan dingin *1.15
1Ketika suhu ruangan dingin sekitar 0 °C, pilih 4,5 mm sebagai ruang sirip.
Evaporator pilih=1.0*Q0
2Ketika suhu ruangan dingin sekitar -18°C, pilih 6mm sebagai ruang sirip.
Evaporator pilih=1.1*Q0
3Ketika suhu ruangan dingin sekitar -25°C, pilih 9mm sebagai ruang sirip.
Evaporator pilih=1.27*Q0
Catatan: Jenis defrost air dan defrost gas panas juga opsional.
Spesifikasi khusus tinggalkan pesan untuk rincian.
6.Apakah Anda ingin tahu produk terkait lainnya? -klik gambar untuk spesifikasi rinci
7- Bagaimana untuk memastikan kualitas?
Departemen QC kami akan memastikan setiap langkah
8- Apakah Anda pabrik?
Kami adalah pabrik yang didirikan pada tahun 1995 dan melalui 28 tahun dikembangkan, disambut oleh semua pelanggan kami. Karena semua dukungan Anda sekarang kami adalah keluarga besar lebih dari 300 orang, meliputi 50000 meter persegi,dan dukungan Anda sangat penting untuk melanjutkan mimpi kami makan makanan segar dan sehat.
9- Apakah Anda menghadiri pameran?
Setiap tahun kami akan menghadiri pameran domestik nasional dan asing, juga kami akan mendukung agen kami untuk menghadiri pameran, selamat datang untuk bergabung dengan kami.
10Mengapa memilih kami.
Profesional: 28 tahun fokus pada satu hal - peralatan pendingin
Bahan yang kita gunakan cukup
Sertifikat:CE, ISO, dan sertifikasi produksi peralatan tekanan khusus
11- Referensi proyek?
12.FAQ
1, T: Di mana alamat pabrik Anda?
A: Kami adalah pabrik dan terletak di peralatan pendingin produksi basis Shengzhou, provinsi Zhejiang.
2, T: Apa paket Anda?
A: Paket kami sesuai dengan kebutuhan kustom tidak termasuk kayu asli.
3, T: Apa MOQ Anda?
A: Produk biasa dapat dipesan dari 1 set.
4, T: Dapatkah Anda menawarkan sampel?
A: Ya, kami dapat menawarkan sampel. dan biaya dan pengiriman dengan biaya Anda.
5, T: Saya tidak dapat menemukan produk dalam daftar Anda?
A: Silakan hubungi saya secara langsung.
6Q: Bagaimana saya bisa mengkonfirmasi pabrik Anda?
A: Kami memiliki dokumen pihak ketiga diverifikasi dari laporan Bureau Veritas, Anda dapat men-download di halaman perusahaan atau meninggalkan saya pesan untuk mendapatkan.
Video
Video
Video
Video
Video
Video
Video
Video
Kirimkan pertanyaan Anda langsung kepada kami
