Tempat asal:
Cina
Nama merek:
Kaideli
Sertifikasi:
CE,ISO9001-2008
Nomor model:
EH354/CL-ET

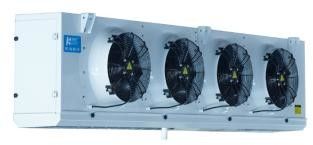

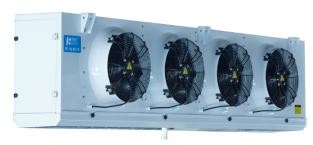

Nama Produk:2023 produk baru EA Ceiling Type Air Cooler Untuk Penyimpanan Ruang Dingin
EA SERI ANGLED UNIT COOLER
1. Deskripsi produk:
EA seri pendingin udara tipe siku komersial, menggunakan desain struktur kompak, kipas angin, kipas dipasang pada permukaan bevel, ukuran produk kecil, menempati ruang penyimpanan dingin kecil, terutama digunakan untuk ruangan dingin ukuran kecil itu.
Rangkaian produk ini memiliki karakteristik sebagai berikut:
● Casing: menggunakan lembaran paduan Al-Mg dengan lapisan bubuk perak (RAL7001), memiliki sifat anti korosi yang kuat dan ringan.
● Pelat ujung evaporator mengadopsi pelat aluminium, melindungi tabung tembaga secara efektif, mengurangi berat.
● Desain pelat air ganda: pelat air luar dengan desain struktur engsel, pengoperasian yang mudah;Baki air bagian dalam mengadopsi struktur flume dari pelat aluminium.Air yang terkondensasi atau air yang dicairkan langsung dibuang ke saluran keluar baki air luar melalui baki air bagian dalam.
● Kumparan: pipa tembaga φ12, jarak 38,1×33, efisiensi tinggi.
● Sirip aluminium bergelombang dengan film hidrofilik, jarak sirip 4,0 dan 6,0 mm untuk memenuhi persyaratan suhu penyimpanan dingin yang berbeda.
● Kipas: kipas rotor eksternal dari blower, suhu kerja -30~60℃, spesifikasi kipas φ300, jumlah kipas 1 hingga 4.
● Pencairan: pencairan pemanas listrik standar, pipa pemanas stainless steel didistribusikan pada sirip tabung koil dan pelat air bagian dalam, memiliki efek pencairan yang baik.
● Kotak sambungan tahan air kelas IP65 dan konektor tahan air, dengan efek kedap air yang lebih baik, keandalan tinggi.
● Saluran keluar pendingin udara dilengkapi dengan katup schrader, yang memudahkan pengguna untuk mendeteksi tekanan.
● Uji tekanan pabrik yang ketat, uji tekanan 23bar.
● Katup ekspansi dapat dipasang sebelumnya sesuai kebutuhan pelanggan.
● Dapat memenuhi refrigeran untuk R404A,R507A,R448A,R449A,R134a,R22 dll.
2. Konfigurasi dan opsi standar:
| Pseni | Configuration | Pseni | Configuration | ||
| Selubung | Lembar paduan Al-Mg dengan lapisan bubuk | ● | Pencairan | Pencairan udara | ○ |
| lembaran dengan lapisan bubuk | ○ | Pipa pemanas listrik | ● | ||
| Lembaran galvanis dengan lapisan bubuk | ○ | Gas panas | ○ | ||
| Plat baja tahan karat | ○ | Katup ekspansi | ○ | ||
| Penggemar | motor WEIGUANG | ● | Tiriskan kabel panas pipa pembuangan | ○ | |
| motor EBM | ○ | Sabuk pemanas saluran angin | × | ||
| Motor ember angin | × | ||||
| Sirip | Sirip aluminium | ○ | |||
| Sirip aluminium hidrofilik | ● | ||||
●:Standar；○:Pilihan；×:Jangan pilih
3. Lembar data teknis:
3.1 jarak sirip 4.0mm
| Model |
Kapasitas/R404A (KW) |
Permukaan | Volume tabung | Aliran udara | Lemparan udara | Pipa sambungan | Berat | |||
|
Tc=0℃ ΔΤ=8K |
Tc = 10 ℃ ΔΤ=10K |
M2 | dm3 | M3/H | M | Masuk | Toko | Mengeringkan | kg | |
| EA301/CL-ES | 1.6 | 2.3 | 6.6 | 1.3 | 1400 | 5 | φ12 | φ12 | G1” | 18.5 |
| EA301/DL-ES | 2.0 | 2.9 | 8.8 | 1.7 | 1200 | 5 | φ12 | φ12 | G1” | 19.4 |
| EA302/CL-ES | 3.3 | 4.8 | 13.1 | 2.4 | 2800 | 7 | φ12 | φ19 | G1” | 31.2 |
| EA302/DL-ES | 4.0 | 5.9 | 17.5 | 3.2 | 2400 | 7 | φ12 | φ19 | G1” | 33.0 |
| EA303/CL-ES | 4.9 | 7.2 | 19.7 | 3.5 | 4200 | 8 | φ12 | φ22 | G1” | 43.3 |
| EA303/DL-ES | 6.0 | 8.8 | 26.3 | 4.6 | 3600 | 8 | φ12 | φ22 | G1” | 46.0 |
| EA304/CL-ES | 6.6 | 9.7 | 26.3 | 4.6 | 5600 | 9 | φ12 | φ22 | G1” | 55.0 |
| EA304/DL-ES | 8.1 | 11.9 | 35.0 | 6.1 | 4800 | 9 | φ12 | φ22 | G1” | 58.5 |
1. Pada tabel, Tc adalah suhu ruangan dingin, ΔΤ adalah selisih suhu ruangan dingin.dan suhu penguapan.
2. Aliran udara adalah jarak tiba udara 0,5 m/s pada suhu sekitar.
3. Untuk kapasitas pendinginan kondisi kerja lainnya, harap mengacu pada koefisien koreksi.
3.2 Jarak sirip 6.0mm
| Model |
Kapasitas /R404A (KW) |
Permukaan | Volume tabung | Aliran udara | Lemparan udara | Pipa sambungan | Berat | |||
|
Tc=0℃ ΔΤ=8K |
Tc = -18 ℃ ΔΤ=7K |
M2 | dm3 | M3/H | M | Masuk | Toko | Mengeringkan | kg | |
| EA301/CD-ES | 1.4 | 1.1 | 4.5 | 1.3 | 1500 | 5 | φ12 | φ12 | G1” | 18.0 |
| EA301/DD-ES | 1.8 | 1.4 | 6.0 | 1.7 | 1300 | 5 | φ12 | φ12 | G1” | 19.0 |
| EA302/CD-ES | 2.9 | 2.3 | 9.0 | 2.4 | 3000 | 7 | φ12 | φ19 | G1” | 30.6 |
| EA302/DD-ES | 3.6 | 2.9 | 12.0 | 3.2 | 2600 | 7 | φ12 | φ19 | G1” | 32.0 |
| EA303/CD-ES | 4.3 | 3.4 | 13.5 | 3.5 | 4500 | 8 | φ12 | φ22 | G1” | 42.4 |
| EA303/DD-ES | 5.4 | 4.3 | 18.1 | 4.6 | 3900 | 8 | φ12 | φ22 | G1” | 45.0 |
| EA304/CD-ES | 5.8 | 4.6 | 18.1 | 4.6 | 6000 | 9 | φ12 | φ22 | G1” | 53.7 |
| EA304/DD-ES | 7.2 | 5.7 | 24.1 | 6.1 | 5200 | 9 | φ12 | φ22 | G1” | 57.0 |
1. Pada tabel, Tc adalah suhu ruangan dingin, ΔΤ adalah selisih antara suhu ruangan dingin.dan suhu penguapan.
2. Aliran udara adalah jarak tiba udara 0,5 m/s pada suhu sekitar.
3. Untuk kapasitas pendinginan kondisi kerja lainnya, harap mengacu pada koefisien koreksi.
4. Tabel parameter listrik:
| Model | Fmotor | Pencairan listrik | |||||
|
Tegangan (V) |
Kekuatan (W) |
Saat ini (A) |
Kecepatan (r/mnt) |
Gulungan (KW) |
Baki (KW) |
Total (KW) |
|
| EA301* | 220-1 | 85 | 0,42 | 1380 | 1×0,6 | 1×0,6 | 1.2 |
| EA302* | 220-1 | 170 | 0,84 | 1380 | 1×1.1 | 1×1.1 | 2.2 |
| EA303* | 220-1 | 255 | 1.26 | 1380 | 1×1,6 | 1×1,6 | 3.2 |
| EA304* | 220-1 | 340 | 1.68 | 1380 | 1×2.0 | 1×2.0 | 4.0 |
