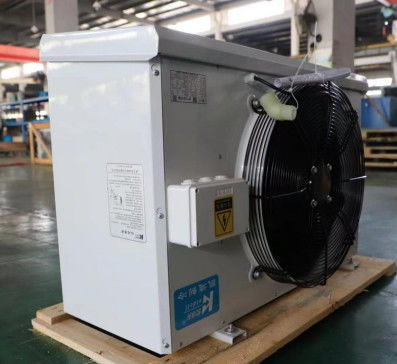

Name: G Series High Efficiency Evaporator Air Cooler. Desain hemat energi baru untuk ruang dingin dan sistem pendingin komersial.
Brand: ZHEJIANG KAIDI REFRIGERATION EQUIPMENT CO.,LTD
SKU: GUDL,GUDD,GUDJ
Price: 1 USD
Availability: InStock

Beranda > Produk > Pendingin Udara Ruangan Dingin >

G Series High Efficiency Evaporator Air Cooler. Desain hemat energi baru untuk ruang dingin dan sistem pendingin komersial.

Pendingin udara evaporator efisiensi tinggi

Pendingin udara evaporator ruang dingin

Sistem pendingin komersial Evaporator Air Cooler

Tempat asal:

Cina

Nama merek:

Kaideli

Sertifikasi:

CE,ISO9001-2008

Nomor model:

GUDL,GUDD,GUDJ

Hubungi Kami

Minta Kutipan

Detail Produk

Industri yang berlaku:

Restoran, pedagang

Lokasi Showroom:

Vietnam, Filipina, Meksiko, Thailand, Kazakhstan, Nigeria, Uzbekistan, Tajikistan

Inspeksi video keluar:

Ya.

Laporan pengujian mesin:

Ya.

Jenis:

Penguap

Aplikasi:

Bagian Pendingin

Jaminan:

pendingin:

R134A/404A 、 AR507A

Bahan:

Tembaga

Kapasitas pendinginan:

0.94-21.5kw

Suhu tinggi:

4.5mm

Suhu Sedang:

6.0mm

Suhu rendah:

9mm

Tegangan:

220/380

Merek:

Kaideli

tes:

2.6Mpa

PENGGEMAR:

Aksial

Layanan Setelah Jaminan:

Dukungan Online

Lokasi Layanan Lokal:

Tidak ada

Jenis pemasaran:

Produk Baru 2024

Layanan Pasca Penjualan:

Dukungan Online

Pelabuhan:

Ningbo/Shanghai/Guangzhou

Kondisi:

Baru

Warna:

Opsi (Putih, hijau, hitam)

Menyoroti:

Pendingin udara evaporator efisiensi tinggi

Pendingin udara evaporator ruang dingin

Sistem pendingin komersial Evaporator Air Cooler

Syarat Pembayaran & Pengiriman

Kuantitas min Order

Harga

Kemasan rincian

Kemasan kotak kayu

Waktu pengiriman

10-15 hari

Syarat-syarat pembayaran

TT,LC,Western Union

Menyediakan kemampuan

Produk terkait

Hubungi Kami

86-0575-83063696

Hubungi Sekarang

Deskripsi produk

NAME:G Series High-Efficiency Evaporator Air Cooler

1Desain Struktural
▸Casing tahan korosi

Model dasar: baja SGCC 1,2 mm dengan lapisan bubuk kriogenik (-40 °C ~ 120 °C operasi)
Opsi upgrade: 5052-H32 paduan aluminium / 304 stainless steel (sertifikasi IP65 tersedia)
2Lembar tabung paduan aluminium 0,0 mm mencegah kebocoran ekspansi termal (ΔL/L0 ≤0,12%)

2. Pengelolaan Kondensat Dua Lapisan
✓ Pan luar: Panel akses bergelantungan dengan kemiringan drainase 15° (sesuai dengan EN 16713)
✓ Inner Pan: Konstruksi aluminium tanpa jahitan mengurangi bypass udara (<3%)
✓ Pencegahan Es: Kabel pemanas terintegrasi (3,5W/cm2) dengan sensor termal PT1000

3. Sistem Pertukaran Panas yang Ditingkatkan
• Desain Koil: Φ9.52mm tabung tembaga berselang mikro (kompatibel bebas HFC)
• Konfigurasi sirip: sirip aluminium sinusoidal (FPI=16) dengan lapisan hidrofilik
• Pola Aliran Udara: Matriks tabung yang diatur Δ meningkatkan NTU sebesar 22% dibandingkan dengan desain konvensional

4. Komponen Berorientasi Kinerja

Penggemar Motor EC: IP55, isolasi Kelas F (25.000h MTBF)
▶ Kisaran kecepatan: 800-1800 RPM (dikendalikan PWM)
▶ Lingkup operasi: -40°C~60°C suhu sekitar
Sistem defrost: 316L elemen pemanas stainless steel dengan kontrol PID
▶ Beban permukaan: ≤1,8W/cm2 (sesuai UL 1995)
▶ Distribusi termal 4 zona (σ≤0,85)

5. Sertifikasi Teknik
✓ Tekanan diuji pada 25bar (362.5psi) per ASME BPVC Bagian VIII
✓ Kompatibilitas bahan pendingin: R404A/R507A/R134a/R22 (sesuai dengan ASHRAE 34)
✓ Pilihan jarak sirip: 4,5/6,0/9,0 mm (disertifikasi EN 327/328)

6. kustomisasi & Kontrol Kualitas
Rumah listrik: kotak persimpangan NEMA 4X dengan terminal Phoenix
¢ Validasi produksi: 100% tes kebocoran helium + simulasi beban 24 jam
Layanan OEM: Desain aliran udara yang dioptimalkan CFD tersedia

Menonjolkan Keuntungan Teknis
①35% Penghematan Energi- Dioptimalkan sisi udara ΔT melalui peningkatan turbulensi
②Tidak ada akumulasi es- Siklus defrost cerdas (Paten sedang diproses: CN202310XXXXXX)
③Umur Layanan 20 Tahun- Uji semprotan garam > 1000 jam (standar ISO 9227 NSS)

2.Daftar Parameter Teknis
Parameter teknis pendingin udara yang efisien dari langit-langit defrosting listrik Jarak: 4,5mm

Model	Kapasitas pendingin kW		Volume tabung	Parameter kipas				Pembuangan es (pemanasan listrik)
Model	SC1	SC2	dm³	风叶数量X lurus Nomor X diameter kipas	功率W Daya W	风量m³/h Volume udara m³/h	射程m Jangkauan m	*盘管kW支 Koil kW * pcs**	*水盘kW支 Tray air kW * pcs**
GUDL501C	6.7	4.6	3.2	1X500	1X414	5000	12	0.28*6	0.28*2
GUDL501D	8.1	5.6	4.3	1X500	1X460	4900	12	0.30*6	0.30*2
GUDL501E	9.8	6.7	5.4	1X500	1X460	4500	12	0.30*8	0.30*2
GUDL601E	16.6	11.4	9.2	1X ¢ 600	1X780	7500	15	0.40*8	0.4*2
GUDL502D	22.2	15.3	11.8	2X500	2X460	11500	13	0.72*6	0.72*2
GUDL602D	28.9	19.9	14.7	2X ¢ 600	2X780	16500	16	0.72*10	0.72*2
GUDL602E	33.8	23.3	18.4	2X ¢ 600	2X780	15200	16	0.72*10	0.72*2
GUDL602F	37.8	26.1	22.1	2X ¢ 600	2X780	14500	16	0.72*10	0.72*2
GUDL632D	40.7	28.1	23.7	2X ¢ 630	2X800	19000	19	0.95*10	0.95*2
GUDL632E	44.1	30.4	26.9	2X ¢ 630	2X800	18000	19	0.87*12	0.87*4
GUDL603F	54.5	37.6	32.3	3X ¢ 600	3X780	20500	17	1.03*12	1.03*4
GUDL633F	66.8	46.1	38.8	3X?? 630	3X800	25500	20	1.03*14	1.03*4

Parameter teknis pendingin udara yang efisien dari langit-langit defrosting listrik Jarak: 6.0mm

Model		Kapasitas pendingin kW		Volume tabung	Parameter kipas				Pembuangan es (pemanasan listrik)
Model	SC1	SC2	SC3	dm³	Nomor X diameter kipas	Daya W	Volume udara m³/h	Jangkauan m	*Koil kW pcs**	*Tray air kW pcs**
GUDD501C	5.6	4.0	3.2	3.2	1X500	1X414	5200	12	0.28*8	0.28*2
GUDD501D	7.1	5.1	4.0	4.3	1X500	1X460	5100	12	0.30*8	0.30*2
GUDD501E	8.2	5.9	4.6	5.4	1X500	1X460	4800	12	0.30*10	0.30*2
GUDD601E	14.4	10.3	8.1	9.2	1X ¢ 600	1X780	8200	15	0.40*10	0.4*2
GUDD502D	18.3	13.1	10.3	11.8	2X500	2X460	12000	13	0.72*8	0.72*2
GUDD602D	24.1	17.2	13.6	14.7	2X ¢ 600	2X780	17000	16	0.72*12	0.72*2
GUDD602E	29.1	20.8	16.4	18.4	2X ¢ 600	2X780	16400	16	0.72*12	0.72*2
GUDD602F	32.1	22.9	18.1	22.1	2X ¢ 600	2X780	15500	16	0.72*12	0.72*2
GUDD632D	33.7	24.1	19.0	23.7	2X ¢ 630	2X800	20000	19	0.95*12	0.95*2
GUDD632E	37.2	26.6	21.0	26.9	2X ¢ 630	2X800	19000	19	0.87*12	0.87*4
GUDD603F	46.8	33.4	26.4	32.3	3X ¢ 600	3X780	22000	17	1.03*12	1.03*4
GUDD633F	56.7	40.5	32.0	38.8	3X?? 630	3X800	26500	20	1.03*14	1.03*4

Parameter teknis dari pendingin udara yang efisien dari langit-langit defrosting listrik Jarak: 9.0mm

Model	Kapasitas pendingin kW			Kapasitas tabung	Parameter kipas				Pembuangan es (pemanasan listrik)
Model	SC3	SC4	SC5	dm³	Nomor X diameter kipas	Daya W	Volume udara m³/h	Jangkauan m	*Koil kW pcs**	*Tray air kW pcs**
GUDJ501C	2.5	2.0	1.9	3.2	1X500	1X414	5300	12	0.28*8	0.28*2
GUDJ501D	3.3	2.6	2.5	4.3	1X500	1X460	5500	12	0.30*8	0.30*2
GUDJ501E	3.7	3.0	2.9	5.4	1X500	1X460	5100	12	0.30*10	0.30*2
GUDJ601E	6.5	5.2	5.0	9.2	1X ¢ 600	1X780	8300	15	0.40*10	0.4*2
GUDJ502D	8.3	6.6	6.3	11.8	2X500	2X460	12500	13	0.72*8	0.72*2
GUDJ602D	10.8	8.5	7.8	14.7	2X ¢ 600	2X780	17500	16	0.72*12	0.72*2
GUDJ602E	13.3	10.6	10.2	18.4	2X ¢ 600	2X780	17000	16	0.72*12	0.72*2
GUDJ602F	14.5	11.6	11.1	22.1	2X ¢ 600	2X780	16000	16	0.72*12	0.72*2
GUDJ632D	15.8	12.6	12.1	23.7	2X ¢ 630	2X800	21000	19	0.95*12	0.95*2
GUDJ632E	17.7	14.1	13.5	26.9	2X ¢ 630	2X800	20500	19	0.87*12	0.87*4
GUDJ603F	21.4	17.1	16.4	32.3	3X ¢ 600	3X780	23000	17	1.03*12	1.03*4
GUDJ633F	25.4	20.3	19.5	38.8	3X?? 630	3X800	27000	20	1.03*14	1.03*4

Dimensi keseluruhan dan ukuran pemasangan pendingin udara efisien dari langit-langit defrosting listrik Jarak: 4,5mm

Model	Spesifikasi antarmuka (mm)		*Dimensi keseluruhan BTH*	Dimensi Instalasi					berat badan	Ikon garis besar
Model	Pipa masuk/pipa kembali	Drenasi (inci)	*L W * H (mm): 610* 1,2501,040*	L	E1	E2	E3	F	kg	Ikon garis besar
GUDL501C	¥12/ ¥22	G3/4	952400674	340	640	/	/	126	36	A
GUDL501D	¥12/ ¥22	G3/4	952400674	340	640	/	/	126	38	A
GUDL501E	¥12/ ¥22	G1	952490674	430	640	/	/	126	44	A
GUDL601E	¥16/ ¥28	G1	1172490831	430	860	/	/	126	56	A
GUDL502D	¥16/ ¥35	G1	1992400680	340	840	840	/	126	80	B
GUDL602D	¥22/ ¥42	G1-1/2	1992400831	340	840	840	/	126	95	B
GUDL602E	¥22/ ¥42	G1-1/2	1992490831	430	840	840	/	126	115	B
GUDL602F	¥22/ ¥42	G1-1/2	1992490831	430	840	840	/	126	125	B
GUDL632D	¥22/ ¥42	G1-1/2	2552400984	340	1120	1120	/	126	144	B
GUDL632E	¥22/ ¥42	G1-1/2	2352490984	430	1020	1020	/	126	160	B
GUDL603F	¥25/ ¥50	G1-1/2	2751490831	430	813	813	813	126	166	C
GUDL633F	¥25/ ¥50	G2	2751490984	430	813	813	813	126	196	C

Dimensi keseluruhan dan ukuran instalasi pendingin udara yang efisien dari langit-langit pencairan listrik Jarak: 6.0mm

Model	Spesifikasi antarmuka (mm)		*Dimensi keseluruhan BTH*	Dimensi Instalasi					berat badan	Ikon garis besar
Model	Pipa masuk/pipa kembali	Drenasi (inci)	*L W * H (mm): 610* 1,2501,040*	L	E1	E2	E3	F	kg	Ikon garis besar
GUDD501C	¥12/ ¥22	G3/4	952400674	340	640	/	/	126	35	A
GUDD501D	¥12/ ¥22	G3/4	952400674	340	640	/	/	126	37	A
GUDD501E	¥12/ ¥22	G1	952490674	430	640	/	/	126	43	A
GUDD601E	¥16/ ¥28	G1	1172490831	430	860	/	/	126	57	A
GUDD502D	¥16/ ¥35	G1	1992400680	340	840	840	/	126	78	B
GUDD602D	¥22/ ¥42	G1-1/2	1992400831	340	840	840	/	126	93	B
GUDD602E	¥22/ ¥42	G1-1/2	1992490831	430	840	840	/	126	112	B
GUDD602F	¥22/ ¥42	G1-1/2	1992490831	430	840	840	/	126	122	B
GUDD632D	¥22/ ¥42	G1-1/2	2552400984	340	1120	1120	/	126	140	B
GUDD632E	¥22/ ¥42	G1-1/2	2352490984	430	1020	1020	/	126	154	B
GUDD603F	¥25/ ¥50	G1-1/2	2751490831	430	813	813	813	126	162	C
GUDD633F	¥25/ ¥50	G2	2751490984	430	813	813	813	126	192	C

Dimensi keseluruhan dan ukuran pemasangan pendingin udara efisien dari langit-langit defrosting listrik Jarak: 9.0mm

Model	Spesifikasi antarmuka (mm)		*Dimensi keseluruhan BTH*	Dimensi Instalasi					berat badan	Ikon garis besar
Model	Pipa masuk/pipa kembali	Drenasi (inci)	*L W * H (mm): 610* 1,2501,040*	L	E1	E2	E3	F	kg	Ikon garis besar
GUDJ501C	¥12/ ¥22	G3/4	952400674	340	640	/	/	126	34	A
GUDJ501D	¥12/ ¥22	G3/4	952400674	340	640	/	/	126	36	A
GUDJ501E	¥12/ ¥22	G1	952490674	430	640	/	/	126	42	A
GUDJ601E	¥16/ ¥28	G1	1172490831	430	860	/	/	126	55	A
GUDJ502D	¥16/ ¥35	G1	1992400680	340	840	840	/	126	76	B
GUDJ602D	¥22/ ¥42	G1-1/2	1992400831	340	840	840	/	126	94	B
GUDJ602E	¥22/ ¥42	G1-1/2	1992490831	430	840	840	/	126	114	B
GUDJ602F	¥22/ ¥42	G1-1/2	1992490831	430	840	840	/	126	121	B
GUDJ632D	¥22/ ¥42	G1-1/2	2552400984	340	1120	1120	/	126	139	B
GUDJ632E	¥22/ ¥42	G1-1/2	2352490984	430	1020	1020	/	126	160	B
GUDJ603F	¥25/ ¥50	G1-1/2	2751490831	430	813	813	813	126	162	C
GUDJ633F	¥25/ ¥50	G2	2751490984	430	813	813	813	126	190	C

3.Pemandangan Rangka Produk

G Series High Efficiency Evaporator Air Cooler. Desain hemat energi baru untuk ruang dingin dan sistem pendingin komersial. 0

G Series High Efficiency Evaporator Air Cooler. Desain hemat energi baru untuk ruang dingin dan sistem pendingin komersial. 1

G Series High Efficiency Evaporator Air Cooler. Desain hemat energi baru untuk ruang dingin dan sistem pendingin komersial. 2

Catatan 1: Kriteria Desain

Kondisi pertukaran panas standar	Suhu udara masuk	Suhu penguapan	Kelembaban relatif	Koefisien penyerapan kelembaban	Tingkat superpanas
SC1	10°C	0°C	85%	1.35	6.5K
SC2	0°C	-8°C	85%	1.15	5.2K
SC3	-18°C	-25°C	95%	1.05	4.6K
SC4	-25°C	-31°C	95%	1.01	3.9K
SC5	-34°C	-40°C	95%	1.01	3.9K

Catatan 2: Koefisien konversi pendingin

Bahan pendingin	Kondisi kerja	R22	R404A	R507	R134a
Faktor koreksi	SC1	0.95	1	1	0.93
Faktor koreksi	SC2	0.95	1	1	0.91
Faktor koreksi	SC3	0.95	1	1	0.85
